VrayDisplacement

36 commenti:

cover
Immaginate di avere un muro di mattoni semplice e di voler ottenere un rilievo molto marcato per simulare le giunture tra un mattone e l'altro. L'uso di una bump, seppur di alta qualità, in alcuni casi può risultare limitato perché il rilievo superficiale simulato dalla bump è soltanto un effetto di luci e ombre che fanno “sembrare” il muro più realistico ma che non modificano la superficie dell'oggetto a cui è applicata. Per intenderci, la bump non modella in 3D i singoli mattoni

Il displacement invece è in grado di modellare automaticamente tutto ciò che è disegnato nell'immagine di riferimento: in maniera analoga a come agisce la bump, il bianco viene sollevato verso l'alto (100), il nero rimane invariato (0), tutte le tonalità di grigio vengono modellate con un'altezza che varia in funzione della scala del grigio (0-100).

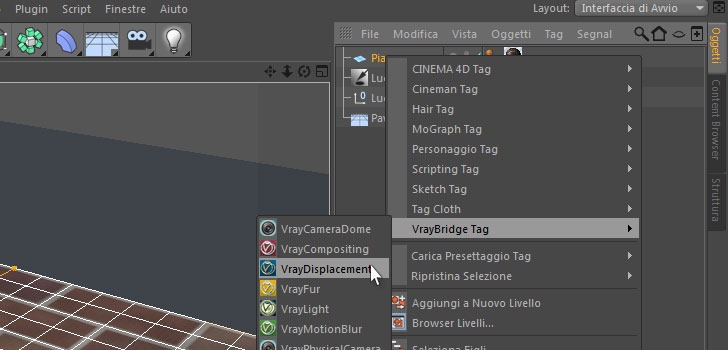

Con Vray, il displacement è applicabile ad un oggetto tramite un tag del menu dei VrayBridge Tag. Dalla finestra degli oggetti, vi basterà cliccare con il tasto destro su un oggetto e selezionate VrayBridge Tag > VrayDisplacement:

00

Il tag però va applicato all'oggetto solo dopo aver creato il materiale di base.

Ad esempio, create un materiale di Vray, e inserite questa texture all'interno del canale Diffuse Layer 1:

concrete-07_d100

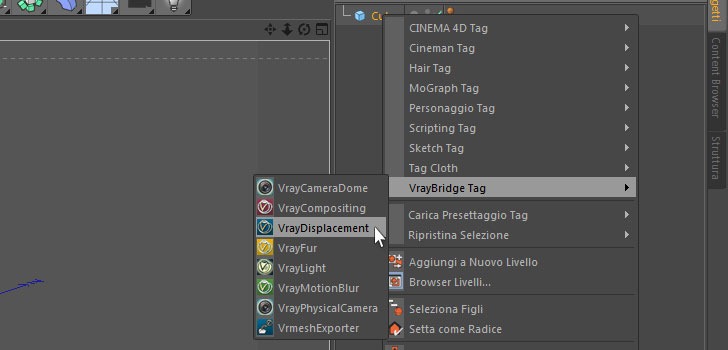

Applicate il materiale ad un oggetto del modello, scegliete la proiezione giusta, e infine applicate allo stesso oggetto il tag VrayDisplacement:

03

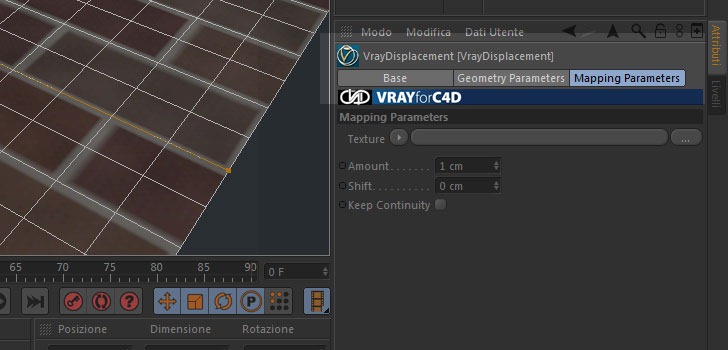

Mantenendo selezionato il tag, nella finestra degli attributi vedrete comparire tutti i suoi parametri racchiusi in 3 schede:

04

Andate nella scheda “Mapping Parameters”, cliccate sull'icona accanto alla voce “Texture” e selezionate l'opzione “Carica immagine” e caricate quest'immagine:

concrete-07_b005

Ecco il risultato confrontato con una bump semplice.

confronto

La proiezione del displacement viene ereditata dalla proiezione della texture, quindi ricordatevi che se cambiate la proiezione del tag Texture, di conseguenza cambierà anche quella del displacement. Di solito le bump dei materiali che trovate in rete già preimpostati sono ottime anche se usate come displacement.

Oltre che nel caso di pareti di mattoni o pietra grezza, gli effetti creati dal displacement sono particolarmente efficaci se usati sugli asciugamani:

asc
