Illuminare un interno con VrayforC4D 1.2 (parte 3)

11 commenti:

36

Per realizzare una versione notturna della stessa scena, basterà modificare una sola opzione e aggiungere due luci area e una di tipo SPOT.


Nel pannello di controllo di VrayBridge, andate nel tab Enviroment, dove inizialmente abbiamo caricato nel canale della Texture lo shader “Colore”.

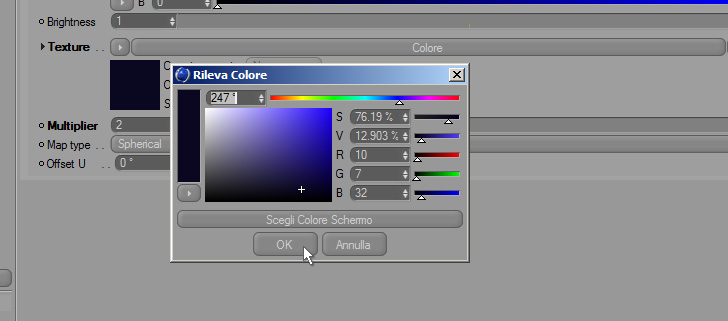

Cliccate sul rettangolo bianco e impostate un colore blu molto scuro, vicino al nero, e impostate il valore del Multiplier da a 2:


In questo modo la luce emessa dalla sfera celeste non sarà bianca ma più simile a quella prodotta da un cielo notturno.
Nello stesso modo di prima, aggiungiamo due luci area, identiche come impostazioni, ma differenti come dimensioni e posizione: le metteremo nelle due fessure laterali del soffitto, sopra le tende.

Le dimensioni di queste due luci potrebbero richiedere un'intensità diversa per illuminare in modo efficace la stanza, quindi fate qualche prova aumentando o diminuendo il valore “Intensity units”.


Proviamo a lanciare un render:


Ora aggiungiamo l'ultima luce, che inseriremo nella lampada al centro della stanza.

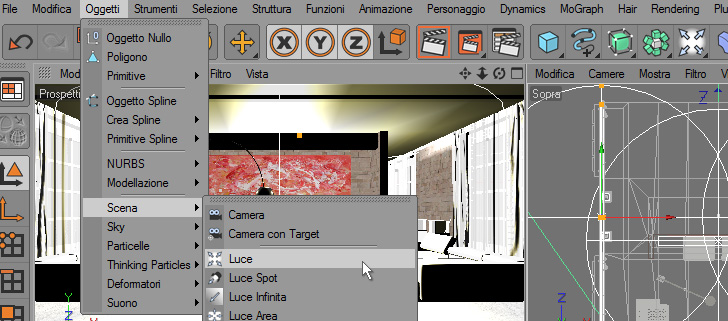

Dal menu principale clicchiamo su “Oggetti > Scena > Luce”:

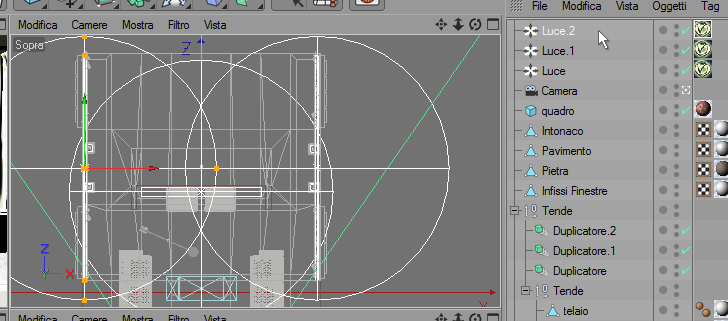

Di nuovo, aiutandovi con le viste dall'alto e di profilo, posizionate la luce all'interno del bulbo metallico della lampada:

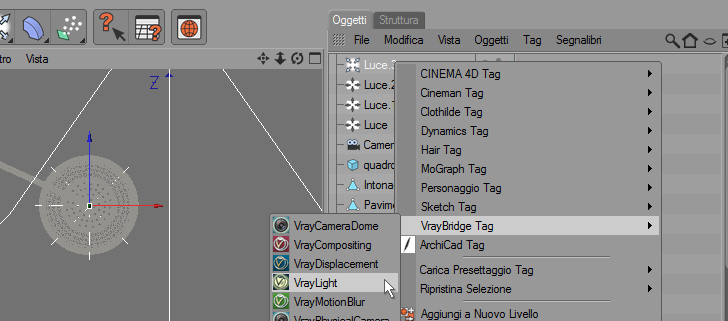

Applicate alla luce il tag “VrayLight”:


Tutte le opzioni che ci servono si trovano nella scheda “Common”:


Intensity regola l'intensità della luce, nel nostro caso potrebbe andar bene un valore pari a 2;

Light color determina il colore, che potete impostare come preferite (anche se di solito un giallo tendente all'arancione è il colore più adatto per le luci artificiali interne);

Enable shadows è l'opzione che attiva le ombre, e in genere dovrebbe essere sempre selezionata;

Shadow radius determina la morbidezza dei contorni delle ombre: sempre nel nostro caso, 1.5 cm potrebbe dare un buon risultato;

Shadow subdivision è il parametro attraverso il quale possiamo diminuire la quantità di disturbo sulle superfici illuminate: (come al solito) portare il valore da 8 a 16 o 24, significa avere effetti molto puliti, ma tempi di calcolo più lunghi.

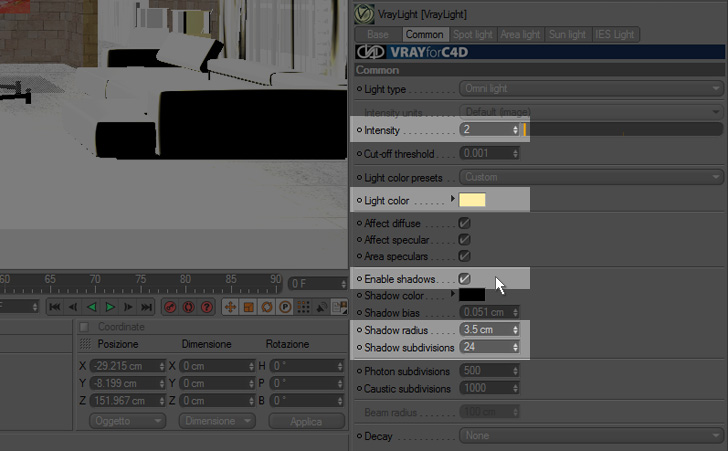

Questi sono i valori che ho impostato io:


Ed ecco il risultato:
