Clothilde: simulare le dinamiche dei tessuti con Cinema4D

40 commenti:

cop

In architettura e nel design può capitare di dover realizzare delle immagini o delle animazioni in cui sono presenti degli oggetti di tessuto. Clothilde è un modulo di Cinema4D che permette di creare e gestire tessuti in maniera molto semplice.

In questo tutorial vedremo come trasformare un qualsiasi oggetto 3d in un tessuto, e simularne anche tutte le sue dinamiche, come ad esempio avvolgerlo attorno ad altri oggetti, scuoterlo con il vento, e altro ancora.


1. Trasformare un oggetto in tessuto


Create un piano, dal menu principale:
Oggetti > Primitive > Piano:

01

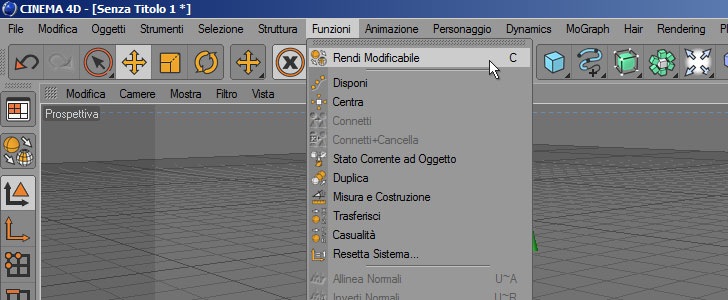

Rendete il piano un oggetto modificabile, mantenendolo selezionato e cliccando dal menu principale su:
Funzioni > Rendi Modificabile:

02

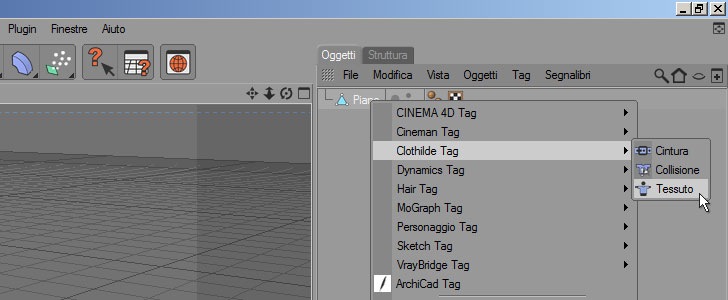

Ora cliccate sul Piano con il tasto destro (nella finestra degli oggetti) e selezionate:
Clothilde Tag > Tessuto:

03

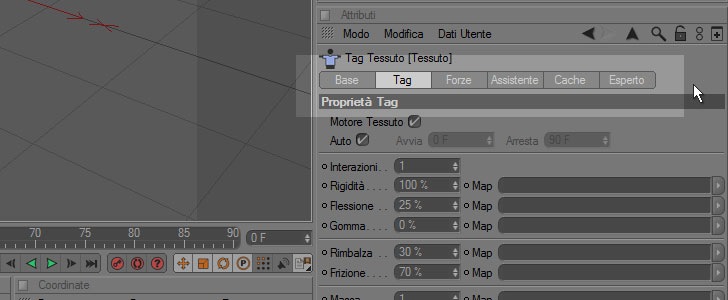

Cliccando sul tag che avete appena applicato, in basso nella finestra degli attributi, vi compariranno tutte le opzioni di Clothilde, divise in 6 tab:

04

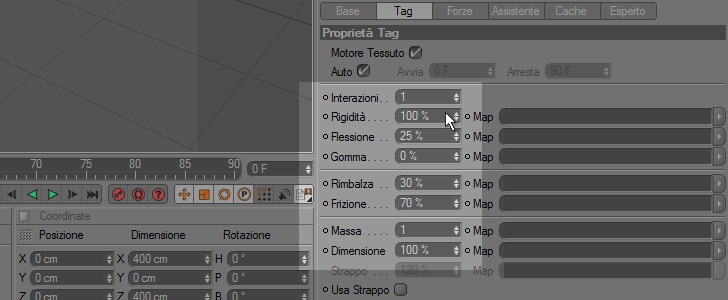

Nel tab “Tag”, potete modificare le proprietà del tessuto, e se avete la versione in italiano capirete facilmente a cosa servono i vari parametri:

05

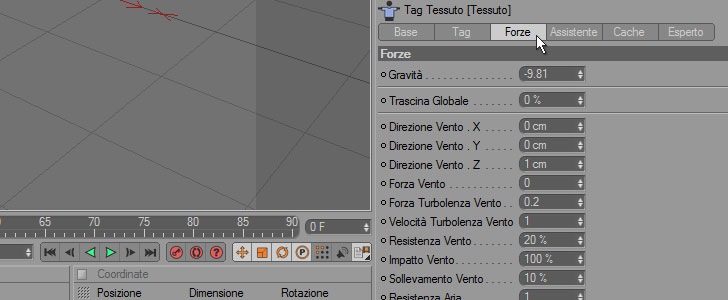

Nel tab “Forze” potete impostare i valori delle forze che agiranno sul tessuto:

06

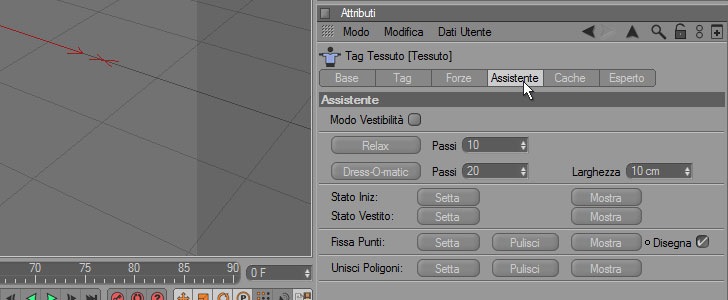

Nel tab “Assistente” infine trovate alcuni strumenti che permettono di gestire la posizione del tessuto (intero o di un singolo punto):

07

Proviamo ora a vedere cosa succede fissando la posizione di 4 punti nello spazio e lasciando cadere il tessuto con le opzioni di default. Mantenendo selezionato il piano, andate in modalità “punti”, cliccando sull'icona nella barra verticale dei comandi, a sinistra dello schermo:

08

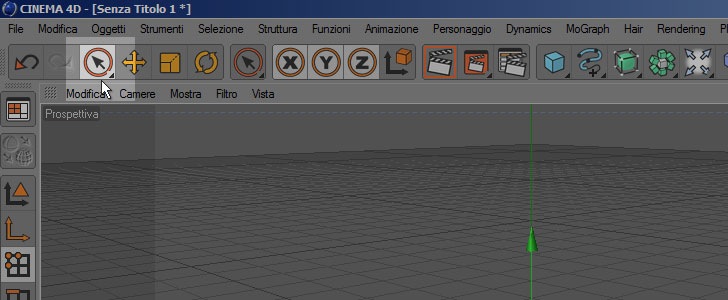

E poi in modalità “selezione”:

08b

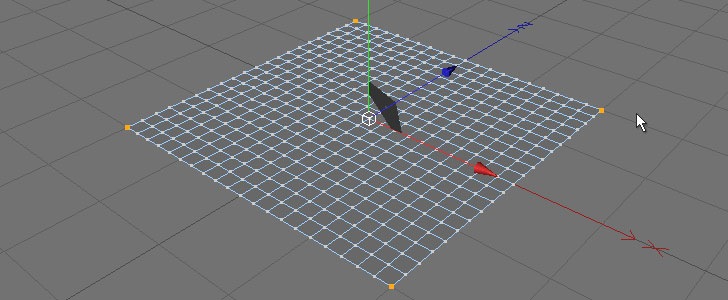

Selezionate questi 4 punti del piano (i vertici, tenendo premuto Shift potete fare una selezione multipla):

09

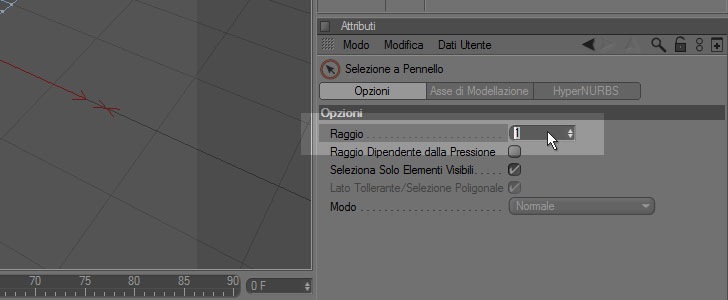

Se il raggio della selezione è troppo grande (di default è impostato a 10) e non vi permette di selezionare i singoli punti, potete modificare il valore durante la selezione dalla barra degli attributi, portandolo a 1:

09b

Ora cliccate sul tag tessuto, sempre nella finestra di gestione degli oggetti:

10

e nella finestra degli attributi, nel tab “Assistente”, nella sezione “Fissa Punti”, cliccate sul pulsante “Setta”:

11

I punti diventeranno viola, segno che l'azione è andata a buon fine.

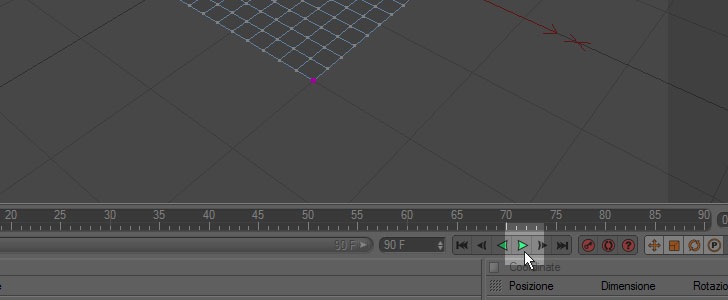

Ora cliccate su play e l'animazione vi mostrerà il risultato:

12

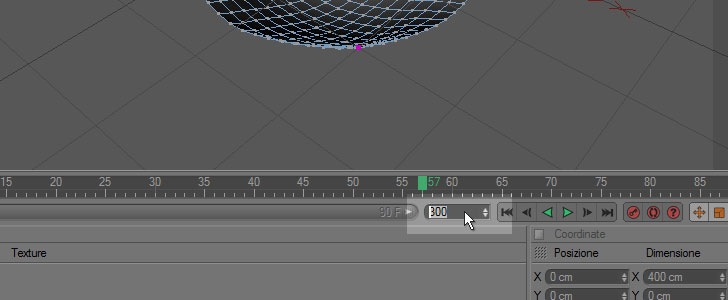

Come vedete l'animazione ricomincia da capo dopo 90 fotogrammi. Per aumentare il tempo dell'animazione basta modificare il numero di fotogrammi nella barra subito sotto la timeline:

13

Provate a portare il valore da 90 a 300.
In questo modo avrete una sequenza più lunga e potrete apprezzare meglio il lavoro di Clothilde.

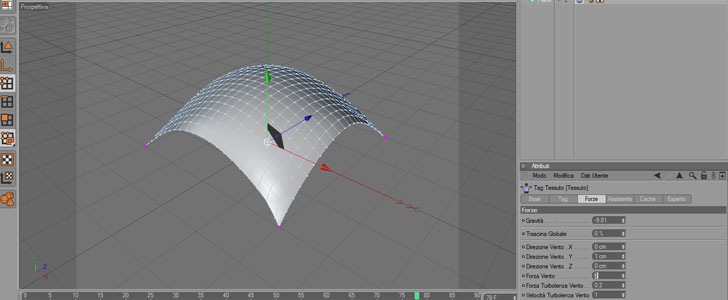

Se durante l'animazione provate a modificare uno dei valori nel tab “Forze”, noterete subito la differenza. Ad esempio, provate a modificare i parametri Direzione Vento e ad aumentare l'opzione Forza Vento a 3 (senza fermare l'animazione):

14
14b


2. Interazione tra oggetti di tessuto e oggetti solidi


Ora riportate all'inizio l'animazione, cliccando sull'icona:

15

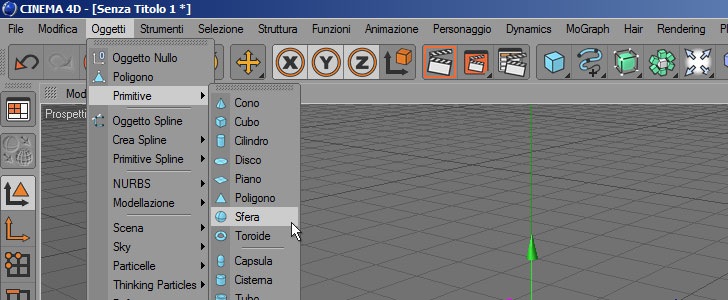

Inserite nel modello una sfera, dal menu principale Oggetti > Primitive > Sfera:

16

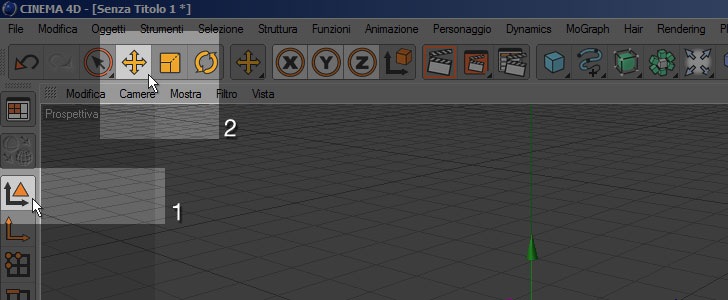

Andate in modalità “oggetto” e poi in modalità “sposta”:

16b

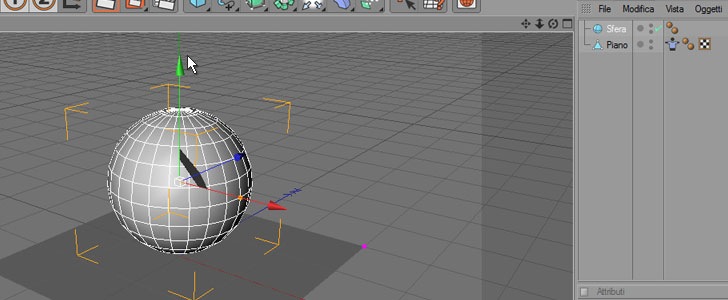

spostate la sfera verso l'alto posizionandola di poco sopra il piano:

17

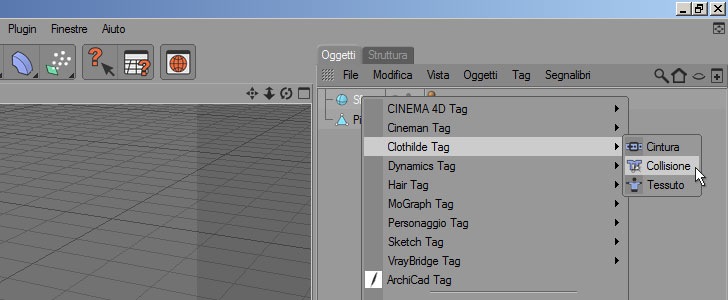

Ora applicatele il tag Collisione (cliccando con il tasto destro sulla sfera nella finestra degli oggetti):

18

Il tessuto ora tiene conto della sfera durante i suoi movimenti, considerandolo un oggetto rigido, e durante l'animazione è possibile anche spostare la sfera e vedere gli effetti in tempo reale.

19

Il tag collisione è utile in molti casi, può essere applicato a qualsiasi oggetto, e combinando l'azione del tag tessuto e del tag collisione potete ad esempio lasciar cadere un asciugamano su una barra d'acciaio, o coprire il piano di un tavolo con una tovaglia.

20


3. Spessore dei tessuti


Utilizzando un piano per ricreare il tessuto di partenza, il risultato non avrà spessore ma sarà una superficie a due dimensioni. Questo può essere un problema in fase di rendering, può risultare poco realistico.

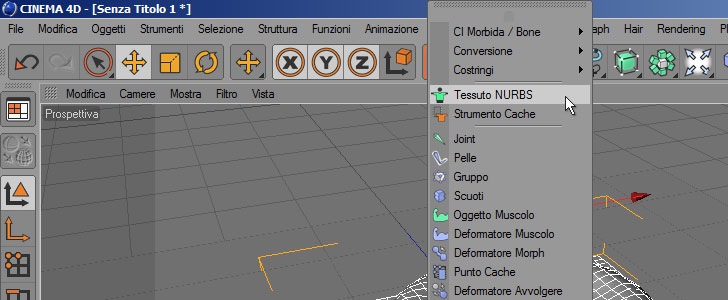

Per aggiungere spessore al piano, andate dal menu principale su:
Personaggio > Tessuto NURBS”:

21

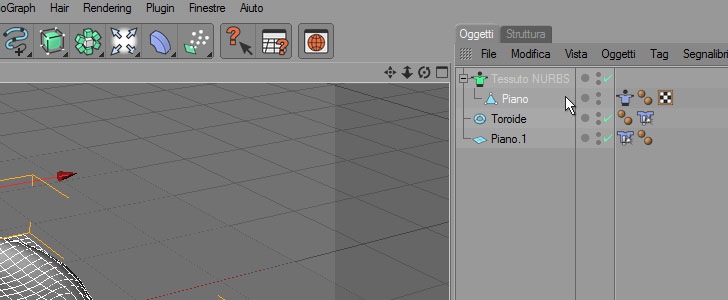

Inserite il piano all'interno dell'oggetto “Tessuto NURBS” trascinandolo con il mouse:

22

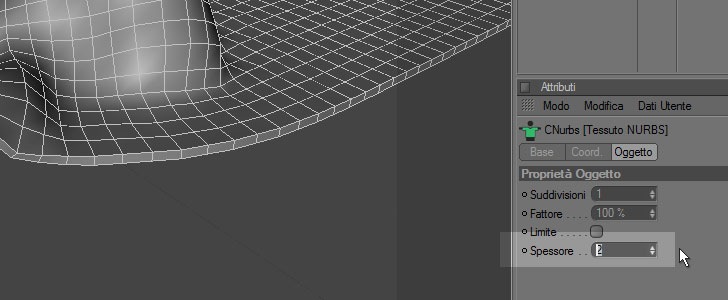

Cliccando sul “Tessuto NURBS” nella finestra degli oggetti, tra le sue proprietà che compariranno nella barra degli attributi troverete anche la voce “Spessore”, con cui potete assegnare uno spessore al piano e renderlo più realistico nel rendering.

23
