Materiali VrayforC4D (parte 1/5): crearli, modificarli, applicarli agli oggetti

23 commenti:

copertina materiali 1di5

Anche per quanto riguarda i materiali di VrayforC4D, se fate un ricerca su Google troverete diversi siti da cui potete scaricarli gratuitamente.

Spesso però il materiale che cerchiamo deve avere delle caratteristiche particolari o determinate proprietà di riflessione, e può essere difficile trovarne uno giusto tra quelli gratuiti.

Sapere come controllare le proprietà dei materiali ci consente innanzitutto di crearne di nuovi partendo da zero, ma anche di modificare quelli che abbiamo scaricato da internet per avvicinarci il più possibile a quello che ci serve.

Iniziamo quindi con la gestione dei materiali, vediamo come creare un nuovo materiale, modificarne le proprietà, applicarlo ai singoli oggetti della scena.

In questa parte utilizzerò un file che potete scaricare da questo link:
www.angeloferretti.com/blog/materiali_vray_parte_01.zip.


1. Creare un nuovo materiale Vray

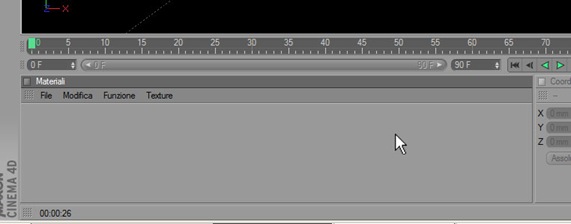

Nell'interfaccia classica di Cinema4D, la finestra di gestione dei materiali è in basso a sinistra dello schermo. Se non abbiamo creato nessun materiale risulterà vuota:

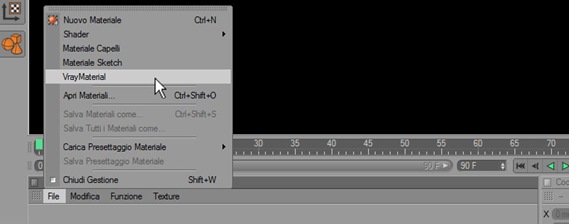

Per creare un nuovo materiale clicchiamo (dal menu di questa finestra) su “File” > “VrayMaterial”:

02

Comparirà nella finestra una piccola sfera grigia:

03

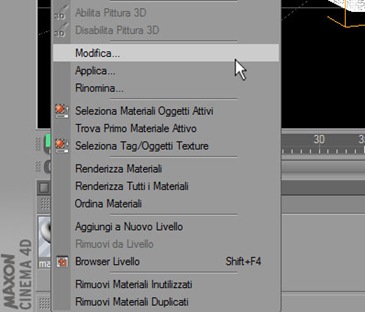

Clicchiamo con il tasto destro sulla sfera e selezioniamo l'opzione “Modifica...”:

3b

Nella finestra che compare abbiamo tutte le opzioni che controllano le proprietà del materiale.

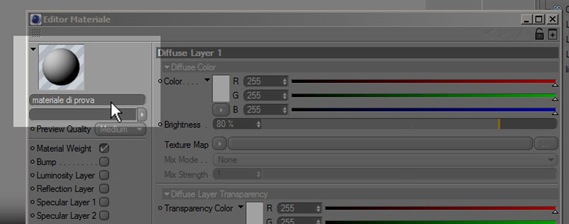

La prima cosa che possiamo fare è rinominare il materiale, scrivendo il nome nel campo subito sotto l'anteprima:

04

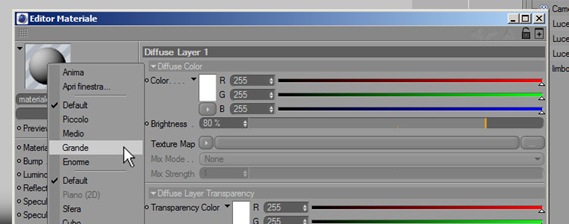

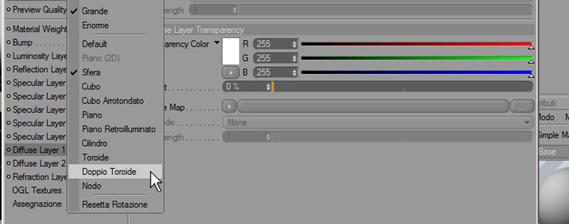

Cliccando invece con il tasto destro sull'anteprima, possiamo deciderne la forma e la dimensione.

05

06

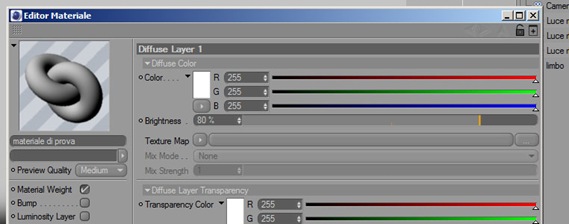

Provate ad esempio a selezionare “Grande”, e poi cliccare di nuovo con il tasto destro e selezionare “Doppio toroide” otterrete questo risultato:

07

Potete scegliere l'anteprima che meglio si addice al tipo di materiale che dovete creare: se avete intenzione di applicarlo ad un oggetto sferico o comunque curvo, vi conviene scegliere una forma arrotondata, se invece dovete applicarlo ad un muro o ad un oggetto cubico, allora sarebbe meglio scegliere una figura diversa.

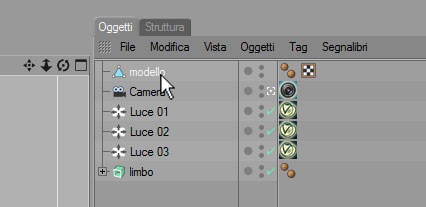

Chiudiamo per ora questa finestra, andiamo nella finestra di gestione degli oggetti, in alto a destra dello schermo, e selezioniamo l'oggetto a cui vogliamo applicare il materiale:

7b

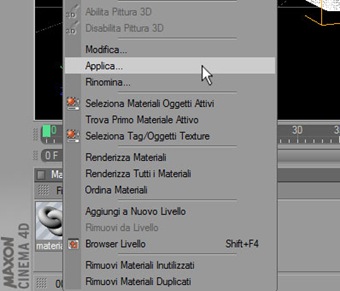

A questo punto andiamo nella finestra di gestione dei materiali, clicchiamo con il tasto destro sul materiale che vogliamo assegnare all'oggetto selezionato e clicchiamo su “Applica...”:

7c

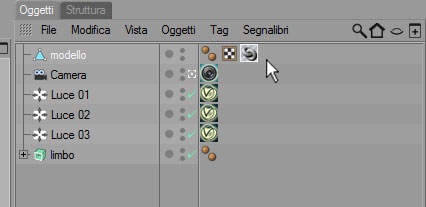

Vedremo comparire accanto al nome dell'oggetto, il Tag del materiale:

7d

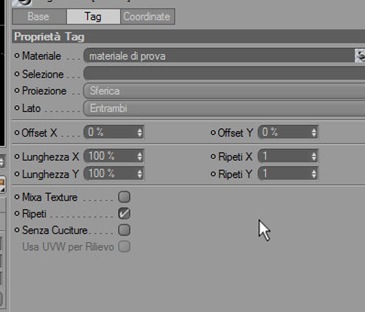

Cliccando sul Tag, come di consueto, in basso compaiono le sue proprietà nella finestra degli attributi:

7e

Un'opzione importante da considerare è la “Proiezione”, ovvero in che modo il materiale avvolge l'oggetto a cui è applicato: a seconda della forma la proiezione giusta può cambiare da “Sferica” a “Cilindrica” a “Cubica”. Per ora, senza soffermarci tropo su questa opzione, cambiamola da Sferica a Cubica (che in genere è quella che si adatta un po' a tutti casi):

7f



2. Cambiare il colore o caricare una texture


Clicchiamo di nuovo con il tasto destro sul materiale (nella finestra di gestione dei materiali) e selezioniamo “Modifica...”:

3b

Nel menu verticale a sinistra della finestra che comparirà, ci sono tutti i gruppi di opzioni che determinano l'aspetto del materiale; ogni gruppo è chiamato “canale”.
Di default sono attivati solo i canali “Material Weight” e “Diffuse Layer 1”.
Cliccando sul nome del canale, si accede al pannello delle opzioni relativo a quel canale. Partiamo dal più semplice “Diffuse Layer 1”:

08

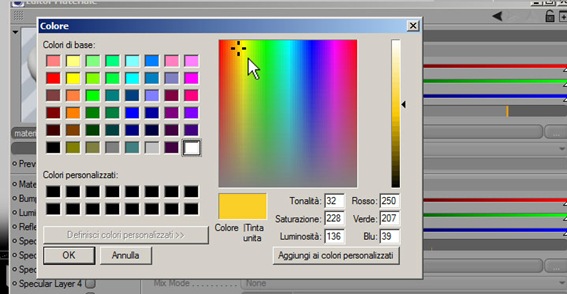

La prima voce “Diffuse Color” determina il colore del materiale. Per cambiarlo fate clic sul rettangolo bianco, selezionate il colore che vi serve e poi fate clic su “OK”:

09

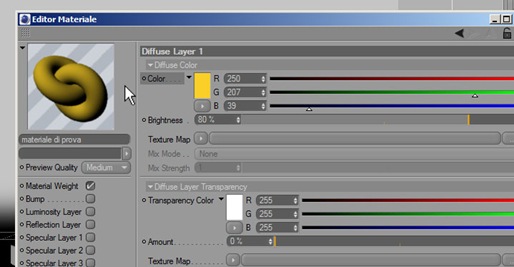

L'anteprima si aggiornerà automaticamente, mostrando il colore che abbiamo scelto applicato al Toroide:

10

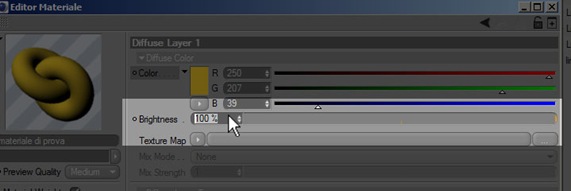

Una volta selezionato il colore, possiamo anche variare la sua luminosità, dalla barra “Brightness”, che di default ha un valore di 90%. Se la portate a 100% il colore sarà al massimo della sua intensità:

11

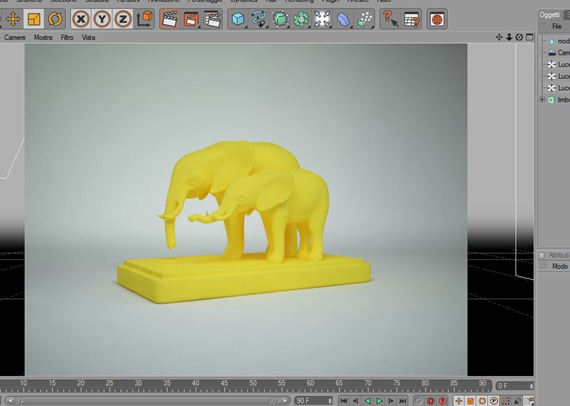

Possiamo lanciare un rendering per vedere il risultato (dal menu principale “Rendering” > “Renderizza vista”):

11b

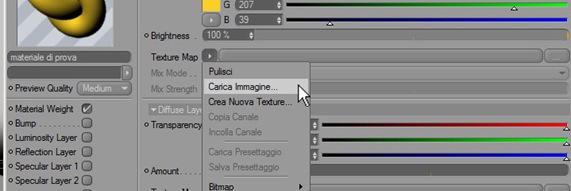

Se al posto di un colore vogliamo utilizzare un'immagine (una Texture), allora dobbiamo cliccare sull'icona accanto all'opzione “Texture Map” e selezionare “Carica Immagine...”:

12

Una volta caricata l'immagine (nel mio caso ho utilizzato una texture di legno) la vedremo spalmata sull'oggetto nell'anteprima. Proviamo a lanciare un altro rendering e vediamo il risultato:

12b

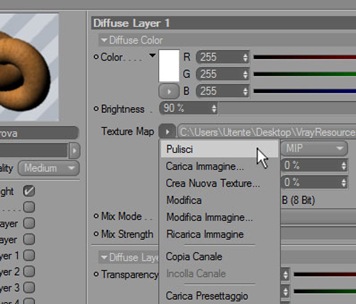

Se vogliamo cambiarla basta cliccare di nuovo su “Carica Immagine”, mentre invece se vogliamo eliminarla e tornare al colore semplice, allora dobbiamo cliccare sull'opzione “Pulisci”:

13

Anche per le texture ci sono diversi siti da cui scaricarle, ma è possibile anche crearle, ad esempio scattando una foto ad un muro di mattoni, o a una lastra di pietra o a una tavola di legno.
Il migliore sito in assoluto da cui scaricare le texture è (a mio parere) www.cgtextures.com.


3. Aggiungere la riflessione

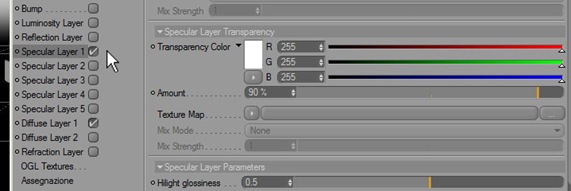

Per far sì che il materiale rifletta gli oggetti che ha intorno (come uno specchio, o come un metallo lucido) dobbiamo attivare il canale “Specular Layer 1”. Clicchiamo sul nome del canale e anche sull'icona di spunta, per attivare il canale:

14

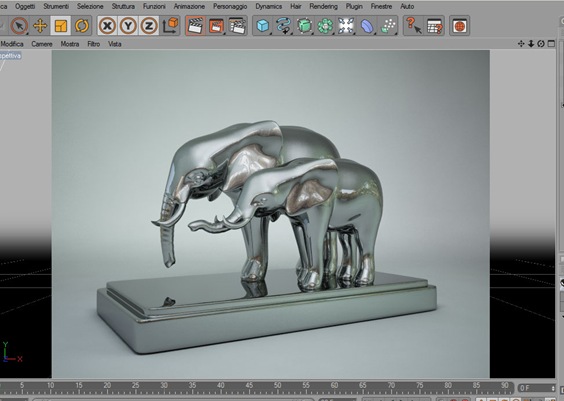

L'intensità della riflessione è regolata dal parametro “Specular Layer Transparency”: la voce “Amount” (che di default è impostata a 90%) va diminuita se vogliamo che il materiale rifletta di più (e che si avvicini quindi alla riflessione di uno specchio), e aumentata se vogliamo che il materiale rifletta di meno. Ad esempio se impostiamo questo valore a 50% e diamo al materiale un colore nero, otterremo un risultato molto simile al metallo:

15

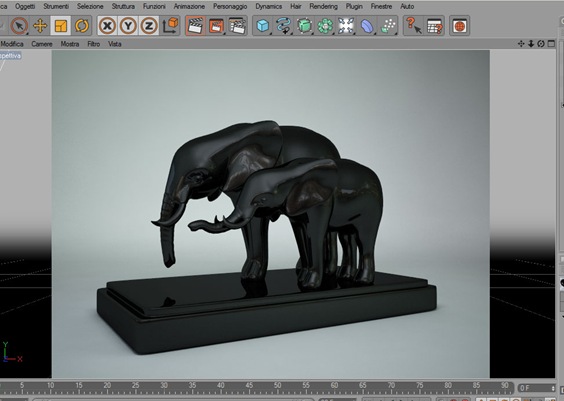

Se invece riportiamo il valore a 90%, otterremo qualcosa del genere:

16



4. Aggiungere un rilievo con l'uso delle BUMP

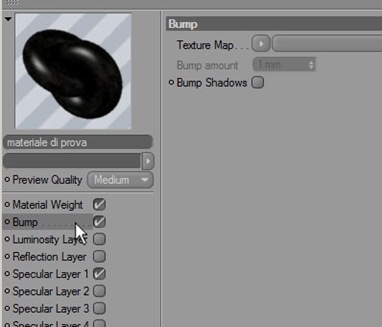

Per aggiungere al materiale un rilievo, o meglio simulare una superficie ruvida o graffiata, dobbiamo utilizzare il canale “Bump” . Apriamo di nuovo la finestra di modifica del materiale e clicchiamo sulla voce “Bump” (il secondo dopo Material Weight) per accedere al pannello delle opzioni, e sull'icona di spunta accanto per attivare il canale:

17

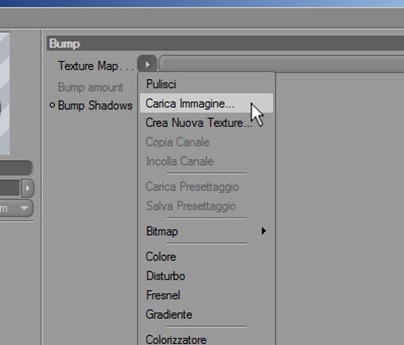

Come vedete le opzioni sono poche: possiamo aggiungere un'immagine cliccando sull'icona accanto alla voce “Texture Map” e selezionando “Carica Immagine...”, decidere la forza della bump, e attivare le ombre (Bump Shadows):

17b

Le immagini che vanno caricate in questo canale devono essere in bianco e nero; il software le legge in questo modo: le parti in bianco saranno elevate verso l'alto (diventeranno quindi delle piccole sporgenze), quelle in nero scavate sulla superficie dell'oggetto (diventeranno dei solchi). Proviamo ad esempio con questa bump (che trovate all'interno del file):

Arch49_leather_bump

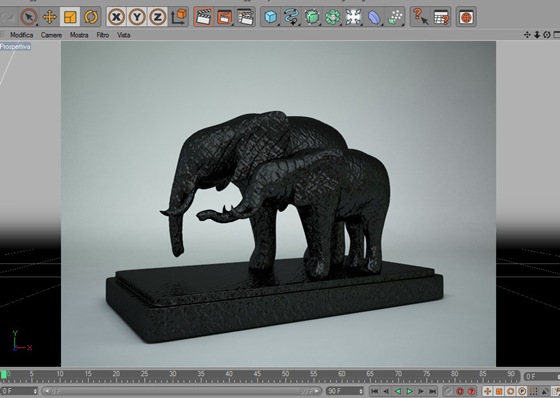

Lanciamo un render di prova e avremo questo risultato:

18

Questi sono i 3 canali principali, quelli che userete più di frequente, ma ci sono molte altre proprietà avanzate, che vedremo nella prossima parte: Materiali VrayforC4D (parte 2/5): come creare i materiali più usati in architettura.
