Illuminazione diurna di un esterno con Vray 1.2 – parte 2/2

22 commenti:

copertina esterno 2

Le opzioni dei materiali di VrayforC4D nella versione 1.2, sono molto simili alle versioni precedenti, ma la presenza di qualche opzione in più nei pannelli di modifica dei materiali potrebbe confondere, quindi ripercorrerò tutti i passaggi già descritti nei miei vecchi tutorial.

(La guida sui materiali nella versione di VrayforC4D 1.05 la trovate a questo link: Materiali VrayforC4D (parte 1/5): crearli, modificarli, applicarli agli oggetti)







Partiamo dal vetro.
La finestra dei materiali si trova sempre in basso a sinistra dello schermo:

37

Per creare un nuovo materiale di Vray, clicchiamo, dal menu di questa finestra, su File > VrayBridge > VrayAdvancedMaterial :

38

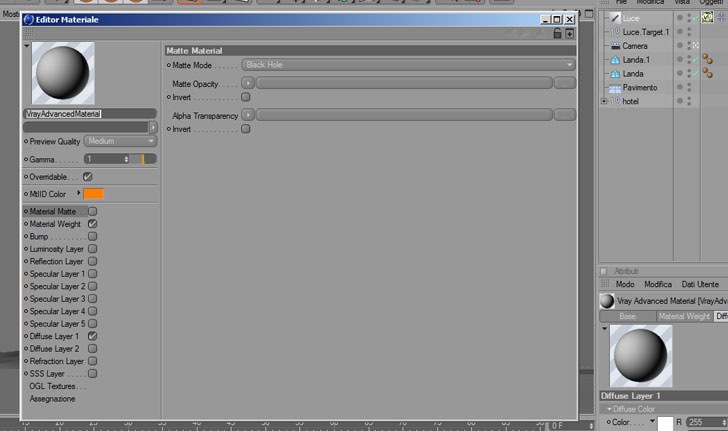

Nella finestra comparirà una sfera, che indica il materiale appena creato. Fate doppio clic sulla sfera per accedere all'editor del materiale, dal quale potremo impostare tutti i parametri:

39

Ridimensionate questa finestra in modo da avere una buona visibilità su tutti i gruppi di opzioni.
I materiali funzionano in questo modo: sulla sinistra avete una sidebar con una serie di voci:

40

Ogni voce contiene un gruppo di parametri, questi gruppi sono detti Canali.
Quando create un nuovo materiale, di default sono attivati solo 2 canali: Material Weight e Diffuse Layer 1.

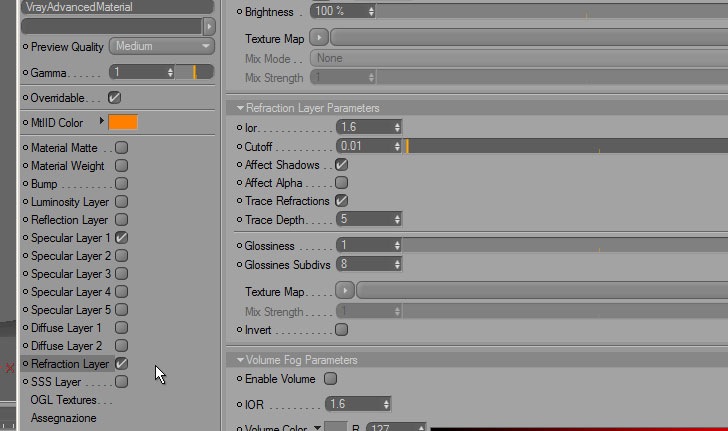

Per creare un vetro, partendo da un nuovo materiale di default, deselezioniamo anche questi due canali, e attiviamo solo Specular Layer 1 e Refraction Layer, in questo modo:

41

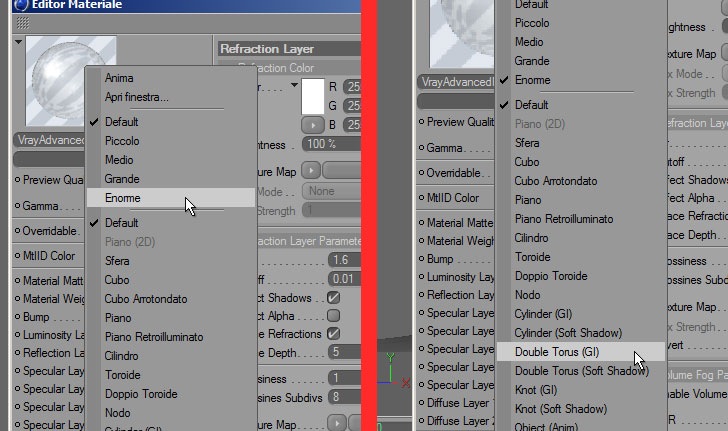

Ora cambiamo l'anteprima del materiale in modo da avere un'idea più accurata sull'aspetto finale del materiale. Cliccate con il tasto destro sulla sfera (che ora dovrebbe essere diventata simile al vetro) e selezionate prima Enorme per avere un'immagine più grande, e poi di nuovo cliccate col destro e selezionate Double Torus (GI):

42

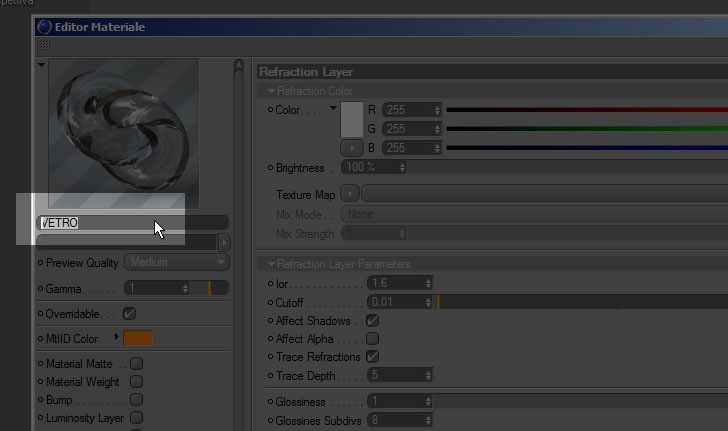

Possiamo infine rinominare il materiale appena creato per rendere più ordinata la gestione, quando avremo un numero alto di materiali faremo meno difficoltà a riconoscerli:

43

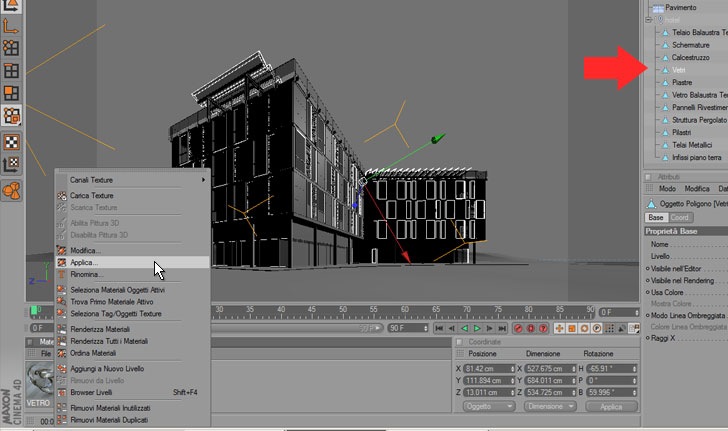

Per applicare il materiale agli oggetti, prima seleziono l'oggetto dalla finestra di gestione degli oggetti, mantenendo l'oggetto selezionato, clicco con il tasto destro sul materiale che voglio applicargli e clicco su Applica:

44

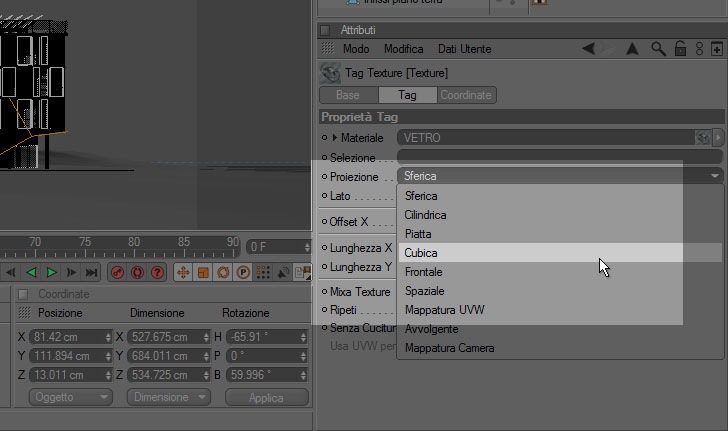

Subito dopo aver applicato il materiale all'oggetto, andiamo nella finestra degli attributi, e cambiamo la Proiezione da Sferica a Cubica:

45

Proviamo a lanciare un render dopo aver applicato il vetro agli oggetti:

46

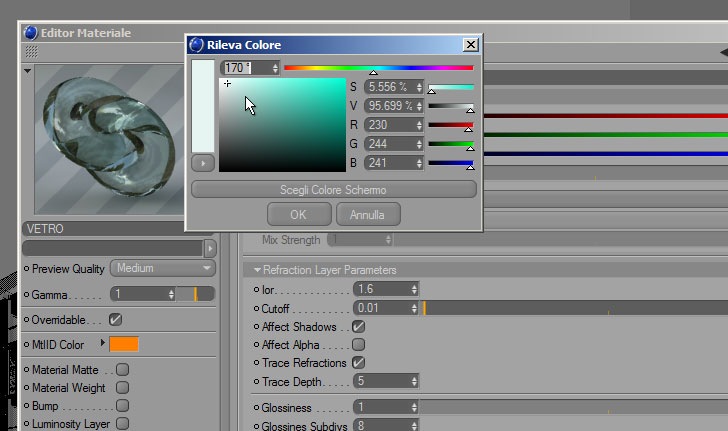

Per rendere il vetro leggermente più realistico, andiamo nelle opzioni del materiale, clicchiamo sul canale Refraction Layer e cambiamo il Refraction Color in un azzurro chiarissimo:

47

Questo è il risultato con il vetro leggermente colorato:

48

Ora facciamo un metallo molto semplice da applicare alle parti della struttura e agli infissi.
Come prima creiamo un nuovo VrayAdvancedMaterial, facciamo doppio clic sull'icona che appare e modifichiamo l'anteprima esattamente come abbiamo fatto prima. Rinominiamo il materiale in “Metallo”.
Andiamo nel canale Diffuse Layer 1 e impostiamo come colore un grigio molto scuro:

49

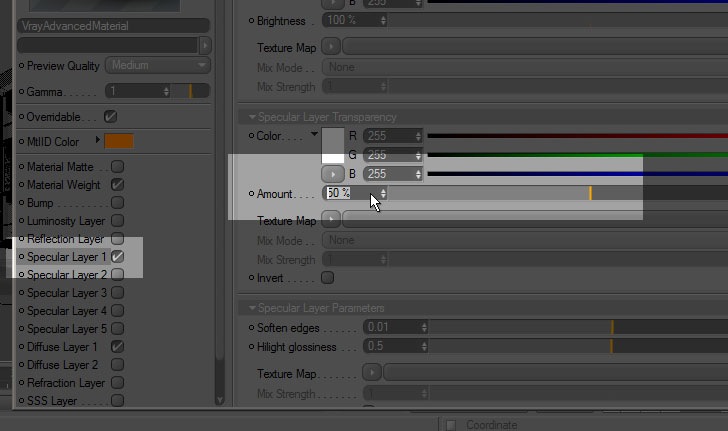

Attiviamo il canale Specular Layer 1 e modifichiamo il valore Amount (sotto il gruppo di opzioni Specular Layer Transparency) da 90% a 50%:

50

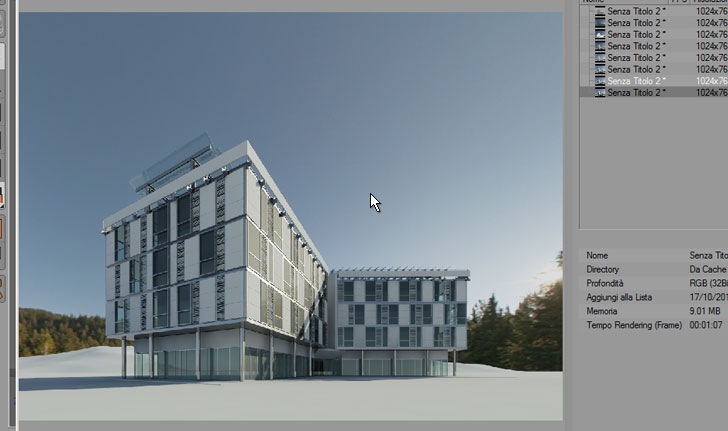

Applichiamo come prima il materiale agli oggetti che vogliamo, cambiamo la Proiezione da sferica a cubica, e lanciamo un rendering:

51

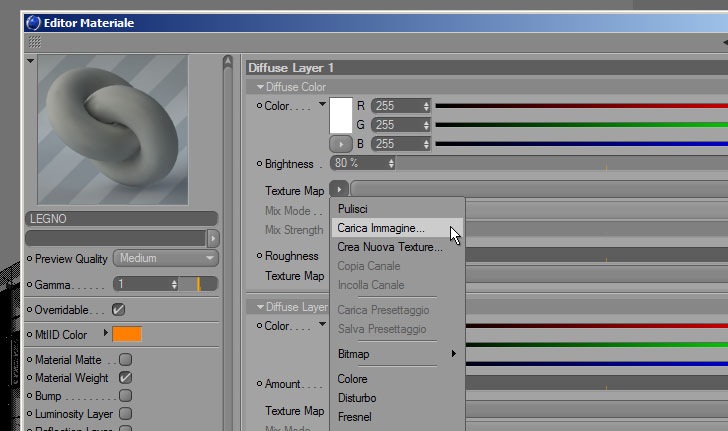

Proseguiamo con un legno per i pannelli di rivestimento della facciata. Creato un nuovo materiale, cambiata l'anteprima e rinominato in “Legno”, andiamo nel canale Diffuse Layer 1, clicchiamo sull'icona accanto alla prima delle tre voci Texture Map e selezioniamo “Carica Immagine...”:

52

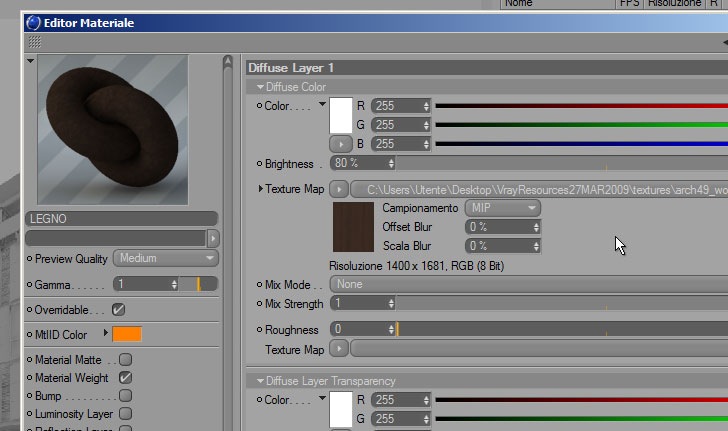

Scegliamo la nostra texture di legno (la trovate sempre nella cartella illuminazione_interno.zip) e carichiamola, ricordandoci di cliccare su “No” quando Cinema ci chiederà se vogliamo crearne una copia.

53

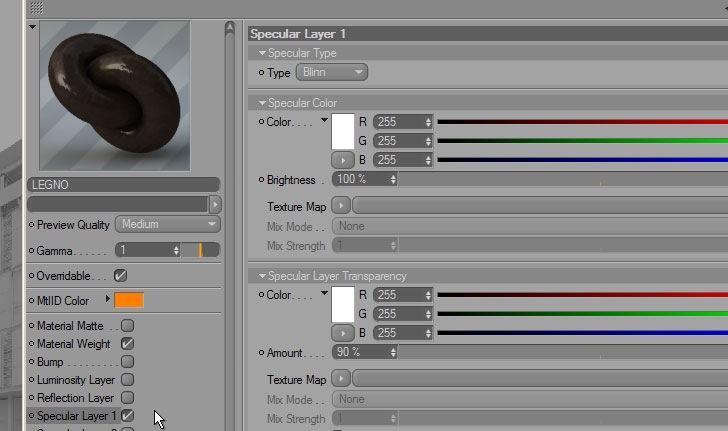

Attiviamo anche lo Specular Layer 1, lasciando invariati i parametri del canale, per aggiungere un po’ di riflessione al legno.

54

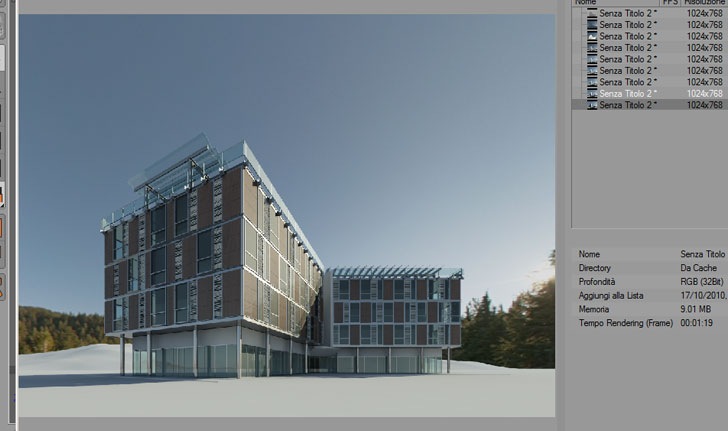

Applichiamo il legno ai pannelli (in questo caso sarà importante cambiare la proiezione da Sferica a Cubica) e lanciamo un render di prova:

55

Adesso facciamo un Cemento per il resto dell'edificio.

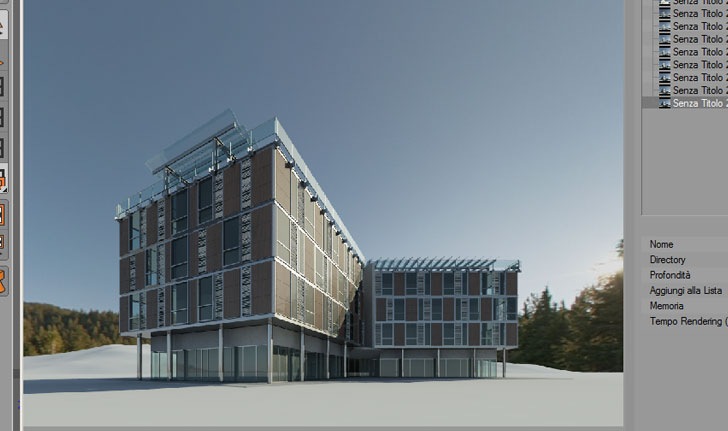

Come per il legno, carichiamo la texture nel canale Diffuse Layer 1. Applichiamola agli oggetti (sempre in Proiezione Cubica) ed ecco il risultato:

56

Per le schermature delle finestre, possiamo creare un metallo più chiaro seguendo il procedimento di prima, semplicemente scegliendo come colore un grigio più chiaro.
Infine creiamo un materiale Erba per applicarlo alla scenografia. Stesso procedimento: la texture di erba va inserita nel Diffuse Layer 1 alla prima voce Texture Map. Una volta applicata agli oggetti otterremo questo risultato:

57

Adesso possiamo ritornare nei Settaggi di Rendering e impostare le opzioni principali in modo da ottenere una qualità maggiore per la nostra immagine.

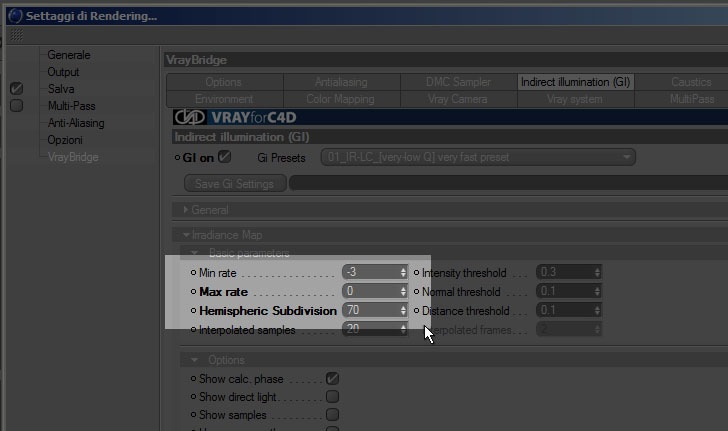

Premiamo Ctrl + B da tastiera per accedere ai Settaggi di Rendering, andiamo nella scheda Indirect Illumination (GI) e cambiamo i parametri dell'Irradiance Map in questo modo:

58

Quelli della Light cache:

59

E nella scheda Color Mapping attiviamo il Subpixel mapping:

60

Siamo pronti per lanciare il rendering definitivo e salvarlo.
Premiamo Shift + R da tastiera e aspettiamo con fiducia (naturalmente i tempi saranno un po' più lunghi dopo aver alzato i parametri) fino a quando non avremo la nostra immagine finale:

61

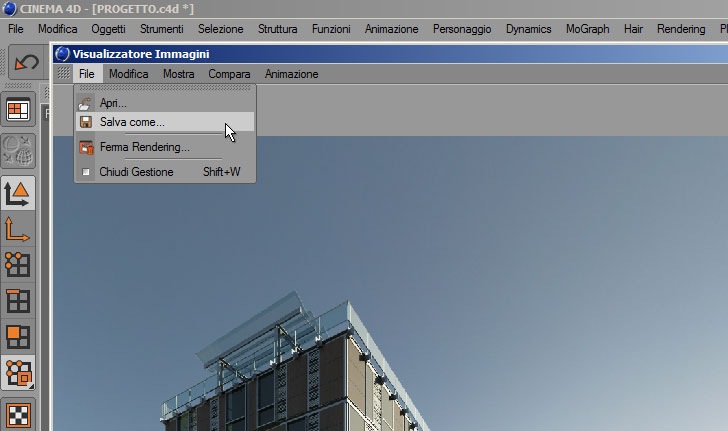

Dal menu del Visualizzatore clicchiamo su File > Salva come...poi su Ok, e infine scegliamo un percorso per il file.

62

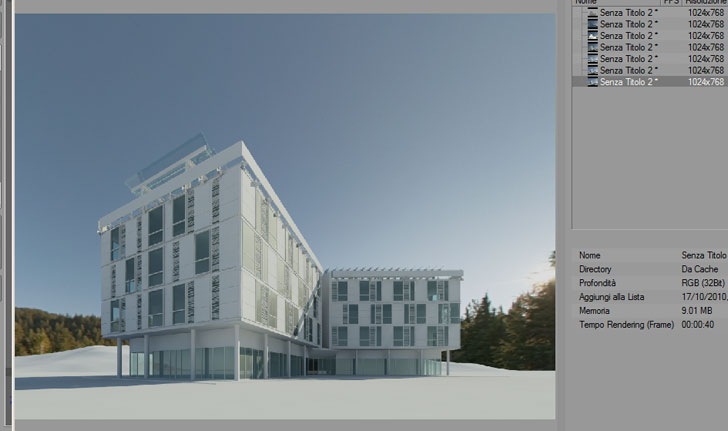

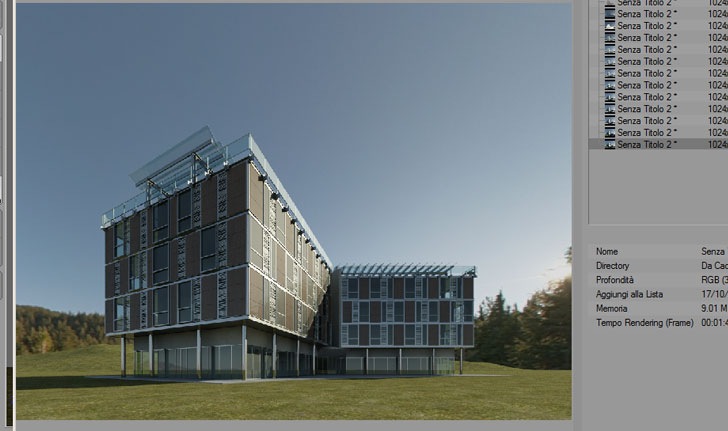

All'interno del Visualizzatore sono rimaste tutte le nostre prove, potete vederle elencate nella barra di destra. Per avere un'idea del percorso che ci ha portato all'immagine finale, possiamo cliccare sulle singole immagini e scorrerle una alla volta. Volendo potete anche salvare ogni singola immagine alla fine del vostro lavoro.
