Illuminare un interno con VrayforC4D 1.2 (parte 1)

39 commenti:

13

Le tecniche che in genere si usano per illuminare una scena interna sono diverse. Un interno può essere illuminato con il PhysicalSun, con l'uso di una o più luci AREA, o con la tecnica dell'HDRi. E' possibile (e a volte necessario) anche combinare 2 di queste tecniche, o usarle tutte e 3 insieme.

Premesso che non tutti gli interni possono essere illuminati allo stesso modo, la tecnica che vedremo in questa guida è una delle più semplici, si adatta bene alle scene molto spaziose e con aperture molto grandi.


Il modello che uso in questa parte potete scaricarlo a questo link:
http://www.angeloferretti.com/downloads/interno.zip
Per illuminare questa scena useremo la tecnica dell'HDRi, ma stavolta non ci servirà un'immagine HDR, useremo un semplice shader di tipo “Colore”.
Aggiungeremo anche una luce AREA e una di tipo SPOT, per rinforzare l’illuminazione prodotta dalla sfera celeste.


Impostazioni iniziali

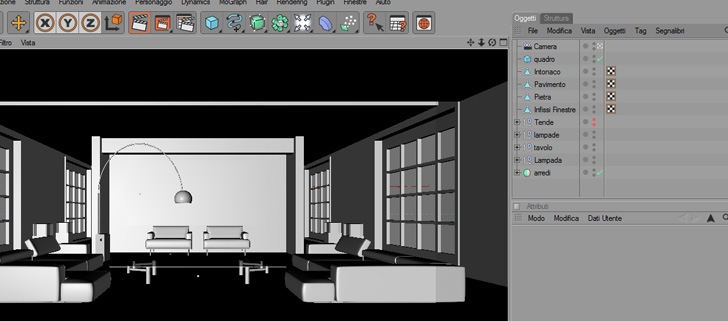

Aprite il file con Cinema, noterete che nel file ci sono solo una camera e una serie di oggetti:

01

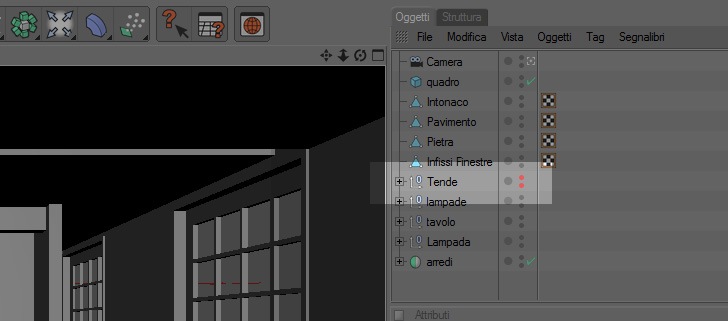

Le tende per ora sono escluse sia dall'editor che dal calcolo del render:

02

In questo modo durante le prime prove, le tende saranno invisibili, e lasceranno entrare una quantità maggiore di luce. Le renderemo visibili solo alla fine, una volta applicato il materiale trasparente.

Andate nei Settaggi di rendering (dal menu principale Rendering > Settaggi di rendering) e attivate Vray come spiegato in precedenza. Non mi soffermerò sui passaggi già descritti negli articoli precedenti, quindi se avete tempo e se non avete ancora letto le prime parti della guida vi consiglio di farlo.
Come al solito, per le prime prove è consigliabile utilizzare settaggi molto bassi in modo da ottenere tempi di render molto brevi:


Settaggi di rendering > VrayBridge

> Antialiasing
Type = Adaptive DMC

> Indirect Illumination


Irradiance Map
Min Rate = -3
Max Rate = -2
Hemispheric subdivision = 50

Light Cache
Subdivision = 250
Use light cache for glossy rays = attivato

> Color Mapping

Type = Exponential
Subpixel Mapping = disattivato

Settaggi di rendering > Output

1024 x 500 pixel
72 Dpi

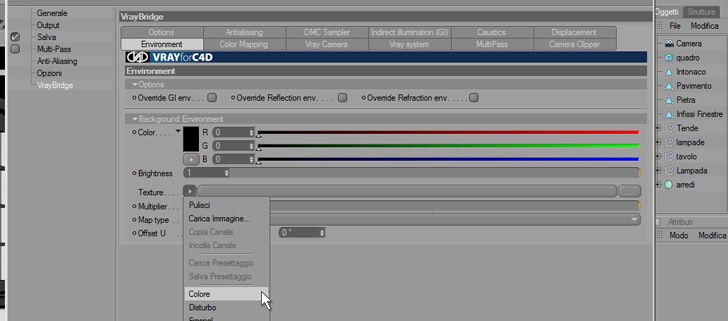

Nel pannello di controllo di VrayBridge, andate nel tab Enviroment e caricate nel canale della Texture lo shader “Colore”:

03

Il bianco è l'ideale per ricreare una situazione diurna, poi vedremo anche come simulare una notturna.
Il valore del Multiplier (subito sotto Texture, e che di default è impostato a 1) determina l'intensità della luce che entrerà dalle finestre, quindi varia da caso a caso.

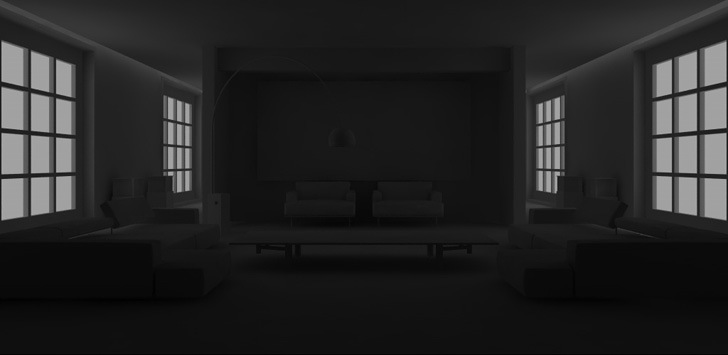

Facciamo una prova con Multiplier = 1:

04

A questo punto, per ottenere un'illuminazione più intensa potremmo anche piazzare delle luci area davanti le finestre, puntate verso l'interno della sala (e in effetti questa è la tecnica più utilizzata e ritenuta da molti quella “corretta” per questo tipo di scene).

In questo caso però, anche senza luci area possiamo ottenere un buon risultato, ci basta alzare il Multiplier dello shader “Colore” e l'interno sarà molto più luminoso.

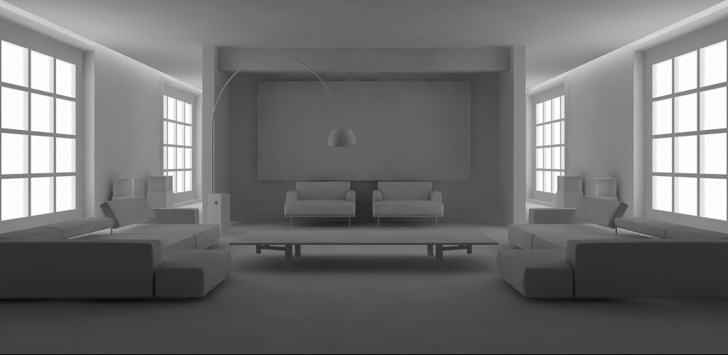

Proviamo con 5:

05

Che ve ne pare?

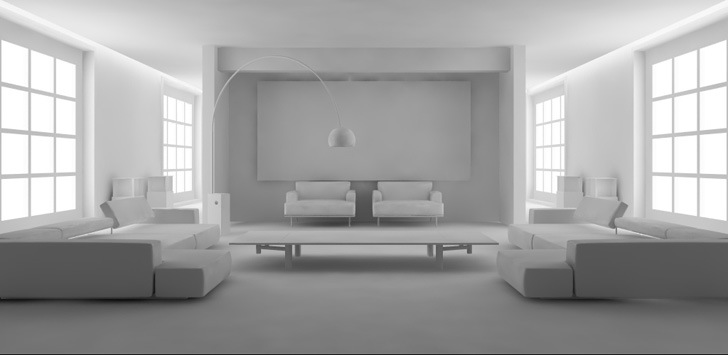

Ora proviamo con 10:

06


Il valore del Multiplier, oltre che dalla quantità e dalle dimensioni delle aperture, dipende anche dalla presenza o meno di materiali nella scena. Con molti oggetti scuri, che assorbono la luce, potrebbe essere necessario alzare ancora di più il Multiplier per ottenere una buona illuminazione.

In questo modo una volta trovato il valore che vi soddisfa, non sarà necessario rinforzare la luce posizionando luci area davanti le finestre.
Ne inseriremo comunque qualcuna, per iniziare a capire come funzionano.

Luci Area


Per schiarire la zona centrale dell'immagine, che non è stata raggiunta a sufficienza dall'illuminazione globale, aggiungeremo una luce Area.

Di solito le luci Area vanno posizionate in corrispondenza delle aperture del modello, rivolte verso l'interno in modo da rafforzare in maniera artificiale la luce che entra dall'esterno, ma è possibile anche usarle per simulare luci artificiali, come ad esempio luci al neon.

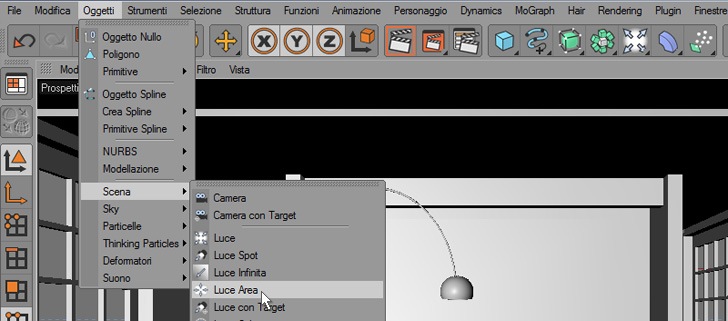

Dal menu principale cliccate su “Oggetti > Scena > Luce Area”:

07


La luce Area è uno strumento semplice: non è altro che un rettangolo che emette luce diffusa (lo vedrete comparire al centro del modello), e che quindi può essere ridimensionato e inserito dove volete.

E' possibile dare un colore alla luce, attivarne o meno le ombre, regolarne dimensioni e intensità, decidere se la luce uscirà da una faccia sola del rettangolo o da tutte e due (attivando o meno l'opzione “Double sided”), eliminarne la decadenza (deselezionando l'opzione “No decay”, cosa che in genere va fatta), renderla invisibile alla camera, e infine impostarne le “Subdivision”, ovvero il parametro che determina la qualità dell'illuminazione prodotta dalla Luce: con valori bassi come 4 o 8 otterrete tempi di render brevi ma la luce produrrà una granulosità sulle superfici che può essere sgradevole da vedere; valori alti come 16, 24 o 32 allungano ovviamente i tempi di calcolo, ma eliminano questo disturbo, producendo una luce più “pulita” sulle superfici).

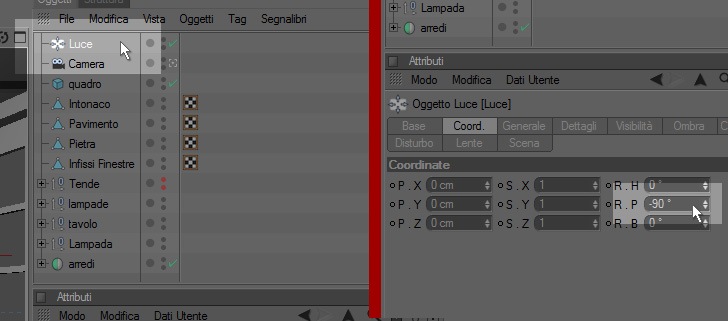

Ora ruotate la luce in modo da avere l'asse blu che punta verso il basso: per farlo vi basta cliccare sulla luce nella finestra di gestione degli oggetti, poi, spostandovi in basso nella finestra degli attributi, nella scheda Coordinate, impostate il vaolre della rotazione “P” a -90°:

08

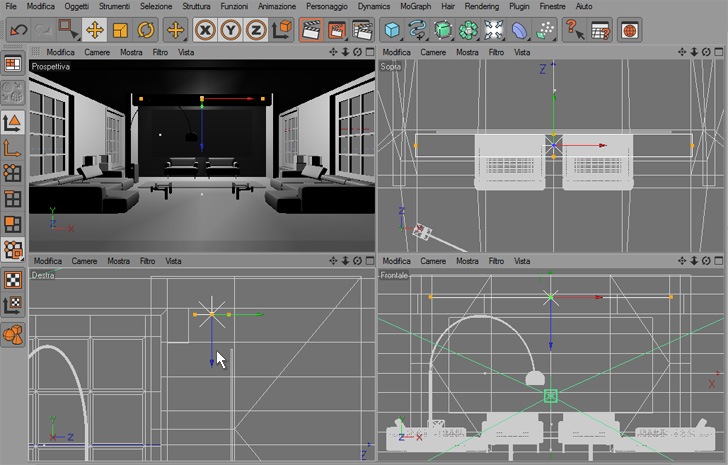

Ora, aiutandovi con le viste dall'alto e di profilo, ridimensionatela in modo da farla entrare nel vano sopra le due poltrone, usando i punti di controllo (quei quadratini arancioni che vedete sui lati del rettangolo) e infine mettetela nel vano, posizionandola più o meno all'altezza del soffitto:

09

Per passare da una vista all'altra è sufficiente cliccare la rotella del mouse posizionando il cursore nella finestra della prospettiva, poi di nuovo nella finestra che desiderate allargare a tutto schermo
).

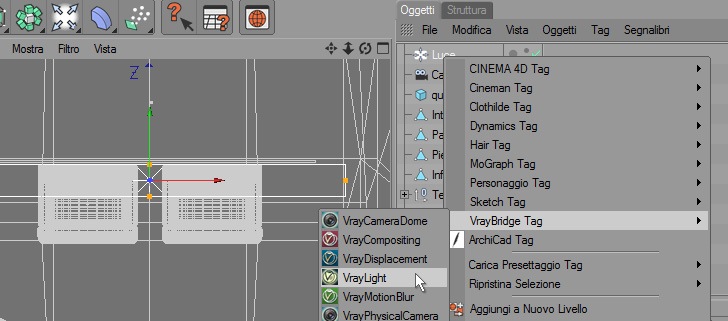

Applicate all'oggetto “Luce” il tag “VrayLight”:

10

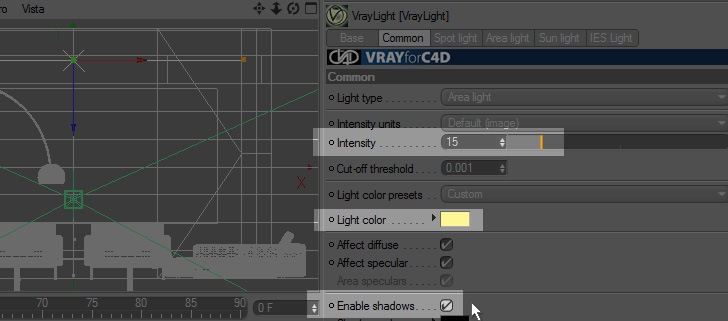

Nella scheda “Common”, dalla finestra degli Attributi del tag, impostate l'intensità (Intensity) della luce a 15, il colore (Light color) su un giallo chiaro (o il colore che preferite), e attivate le ombre selezionando l'opzione Enable shadows:

11


Spostatevi nella scheda “Area light”, sempre dalla finestra degli attributi, aumentate le “Subdivision” da 8 a 16 o a 24 (ricordando che valori alti producono effetti molto raffinati ma tempi di calcolo più lunghi), e deselezionate l'opzione “No decay”:

12

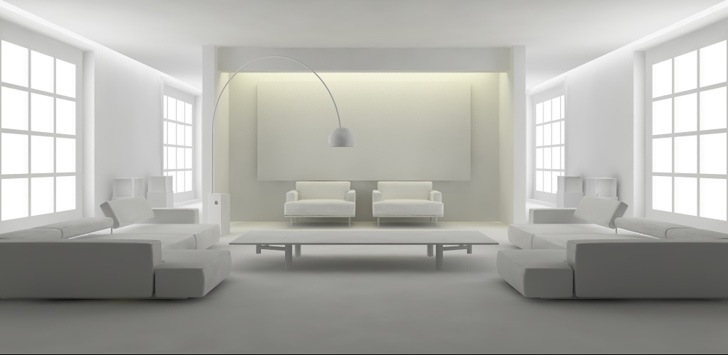

Proviamo a lanciare un render:

13

Direi che abbiamo raggiunto un risultato discreto, e che possiamo passare ai materiali.

> Illuminare un interno con VrayforC4D 1.2 (parte 2)
