Creare un prato con Cinema4D e VrayProxy generator

Creare un prato realistico è notoriamente una delle cose più difficili.
L'uso delle texture (anche procedurali) spesso può non bastare per ottenere un buon effetto, e altre volte può essere anche sconsigliabile, per via delle fastidiose ripetizioni che può creare un'immagine se ripetuta centinaia di volte su una superficie.

L'uso delle famose Proxy di Vray, attorno alle quali aleggia un alone di mistero (forse per la loro scarsa facilità di utilizzo), può migliorare il risultato, a patto di possedere un computer abbastanza potente che sappia far fronte all'uso di memoria richiesto.

In effetti se si tratta di un prato di dimensioni ridotte, l'uso delle Proxy è la soluzione migliore, ma se il prato è molto grande, dal mio punto di vista è meglio limitare l'uso delle Proxy solo sulle aree in primo piano nel rendering finale, e per il resto usare una buona texture, completando l'opera con un po' di post-produzione.
D'altra parte Photoshop non è certo un'invenzione del demonio.
I passi da seguire per utilizzare le VrayProxy sono pochi e semplici:
1. creare un tassello di erba con il modulo Hair
2. applicare al tassello il tag VrmeshExporter
3. inserire il tag in un VrayProxy Generator
4. moltiplicare il tassello su di un piano o una superficie con MoGraph

Alla fine del tutorial vedremo anche come creare un prato su una superficie irregolare, come una montagna o una collina.

1. Creare il tassello d'erba

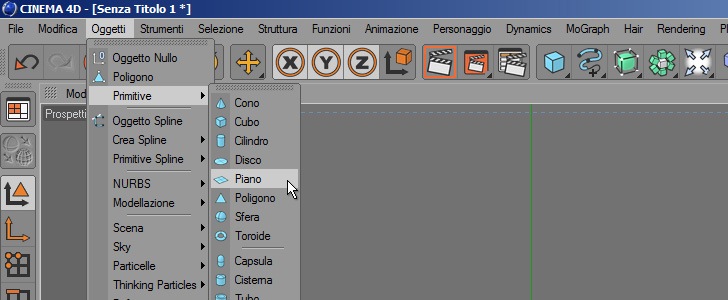

Dal menu principale andate su “Oggetti > Primitive > Piano”:



Una volta creato il piano, modificate dalla barra degli attributi i suoi valori in questo modo:



Ora dato che il piano si è rimpicciolito rispetto alle sue dimensioni di default, premete “O” da tastiera per inquadrarlo meglio.

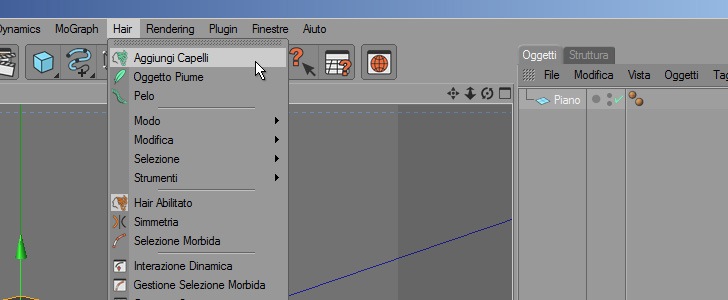

Mantenendo selezionato il piano, andate dal menu principale su “Hair > Aggiungi Capelli”:



Nella finestra degli oggetti, vedrete comparire un oggetto “Hair”, e nella finestra dei materiali un materiale “Mat Capelli”. Selezionando l'oggetto Hair, nella finestra degli attributi noterete che le sue opzioni sono divise in molti tab, ma non spaventatevi, quelle che ci servono sono pochissime.

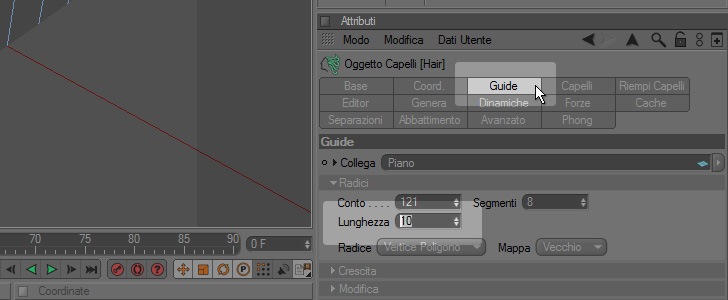

Andate nel tab “Guide” e modificate la “Lunghezza” a 10:



Poi andate nel tab “Capelli” e modificate il “Conto” a 800:



Infine, nel tab “Genera” modificate il valore “Tipo” in “Piatto”:

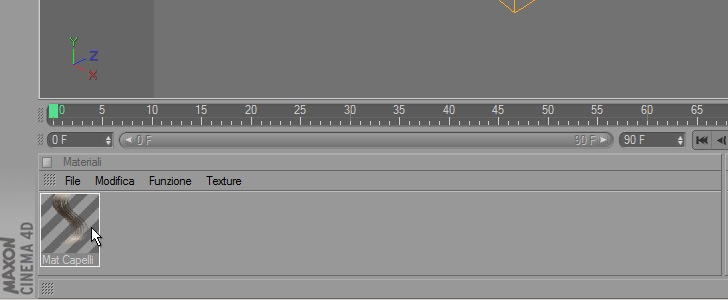

A questo punto, spostatevi nella finestra dei materiali e fate doppio clic sull'unico materiale presente, “Mat Capelli”:

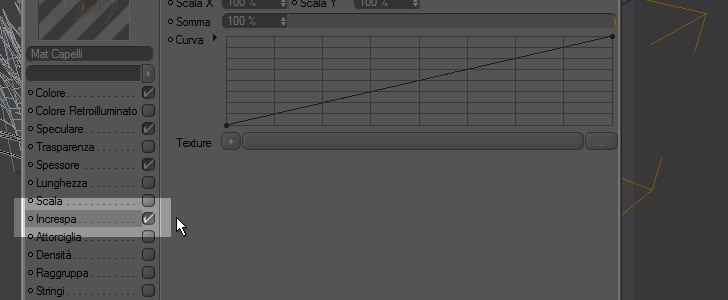

Attivate semplicemente il canale “Increspa”, e lasciate invariate tutte le opzioni del materiale:



Se tutto è andato a buon fine, dovreste ottenere una cosa di questo tipo:



Adesso, selezionate di nuovo l'oggetto Hair nella finestra degli oggetti, e premete “C”, da tastiera, per renderlo un oggetto modificabile.

Dopo aver premuto C noterete che l'icona dell'oggetto cambierà in questo modo:



Da questo punto in poi, il tassello è “congelato” e tutti i suoi parametri non sono più controllabili, ma se il risultato vi soddisfa non ne avrete più bisogno.

2. Applicare al tassello d'erba il tag VrmeshExporter

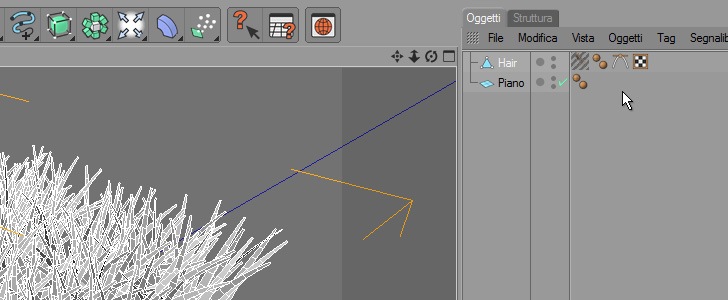

Ora, dalla finestra degli oggetti, cliccate con il tasto destro sul tassello e selezionate

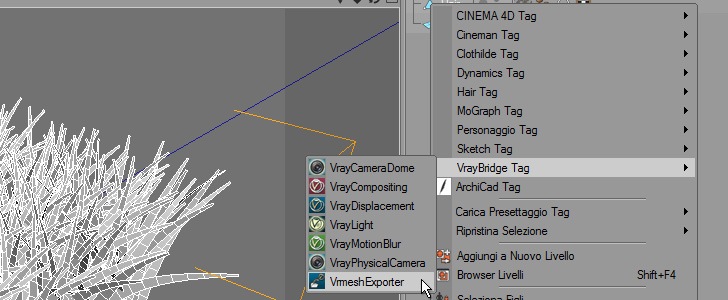

“VrayBridge tag > VrmeshExporter”:



Vedrete apparire l'icona del tag accanto all'oggetto, insieme agli altri tag.

3. Inserire il VrayProxy Generator

Ora andate dal menu principale su “Plugin > VrayBridge > VrayProxy Generator”



Una volta comparso nella finestra degli oggetti, mantenete selezionato il VrayProxy Generator.

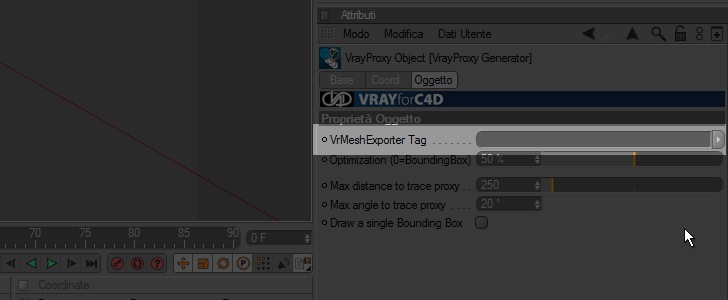

Osservate la finestra degli attributi, noterete un campo vuoto che si chiama
“VrMeshExporter Tag”:



All'interno di quel campo vuoto dovrete trascinare il tag VrmeshExporter che avete applicato poco fa all'oggetto Hair, ovvero al tassello d'erba. Fate attenzione a trascinare solo ed esclusivamente il Tag e non l'intero oggetto:



In questo momento avete creato una copia del tassello d'erba, che si trova esattamente sovrapposta all'originale. Nella finestra degli oggetti il VrayProxy Generator si è rinominato automaticamente in Hair, ovvero il nome dell'oggetto clonato.

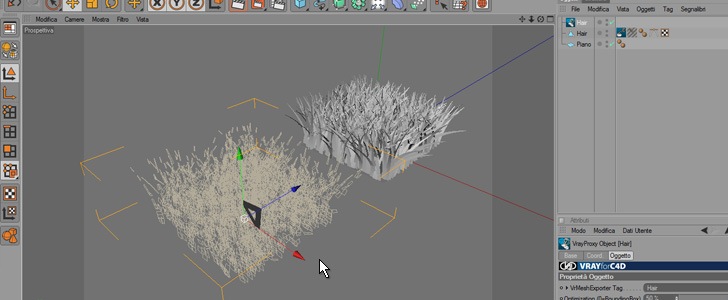

Provate a selezionarlo e spostarlo nell'editor:



Come vedete, il Proxy Generator non riproduce esattamente tutta la geometria dell'oggetto originale, ma questo è solo un effetto visuale. In fase di rendering l'oggetto sarà riprodotto alla perfezione:

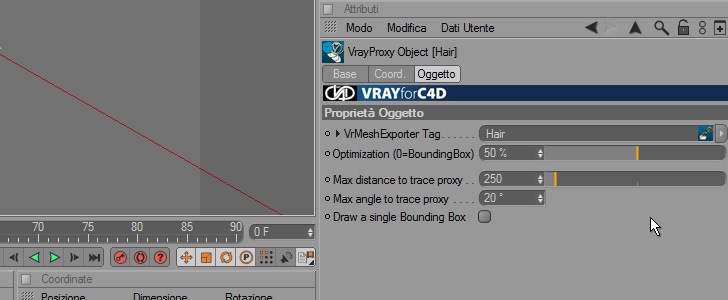

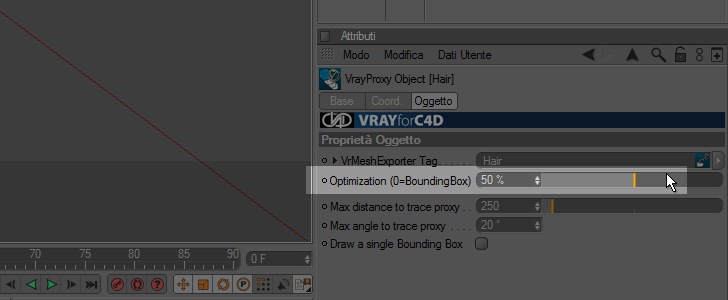

Questo effetto potete controllarlo voi stessi agendo sulla barra “Optimization”.:



Come vi suggerisce l'help, se impostate questo valore a “0”, il Proxy disegnerà solo una Bounding Box, ovvero un parallelepipedo a fil di ferro che vi indicherà solo l’ingombro principale della geometria. La Bounding Box serve ad alleggerire la visualizzazione dei cloni, e quindi a rendere il lavoro più agile. Se impostate valori di ottimizzazione alti, quasi sicuramente noterete dei rallentamenti nella gestione del file, a meno che non avete un computer estremamente potente (e non è il mio caso).

4. Moltiplicare il tassello su di un piano o una superficie con MoGraph

Quest'ultima è forse l'operazione più delicata.

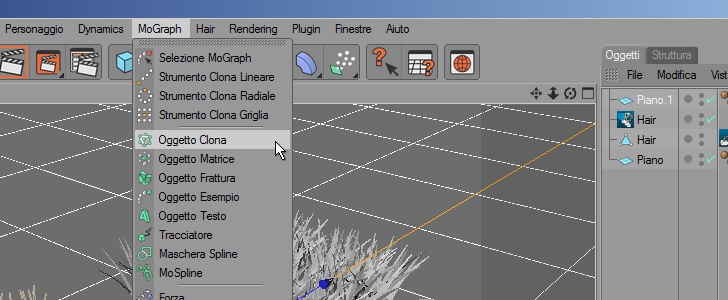

Create un piano allo stesso modo di prima (dal menu principale andate su “Oggetti > Primitive > Piano”). Ora, sempre dal menu principale andate su “MoGraph > Oggetto Clona”:

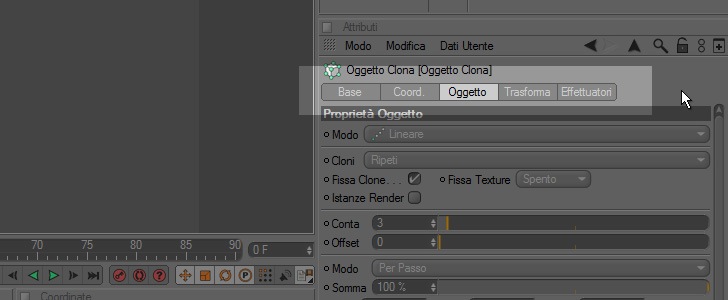

I parametri dell'”Oggetto Clona” li vedrete comparire (divisi in 5 tab) nella finestra degli attributi selezionando l'oggetto:



Per prima cosa, nel tab “Oggetto”, cambiate il “Modo” da “Lineare” a “Oggetto”:

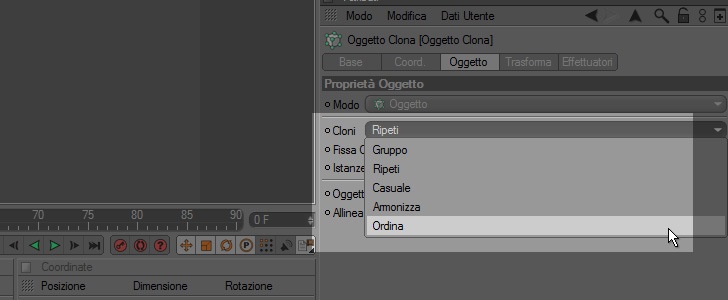

Poi impostate l'opzione “Cloni” su “Ordina”:

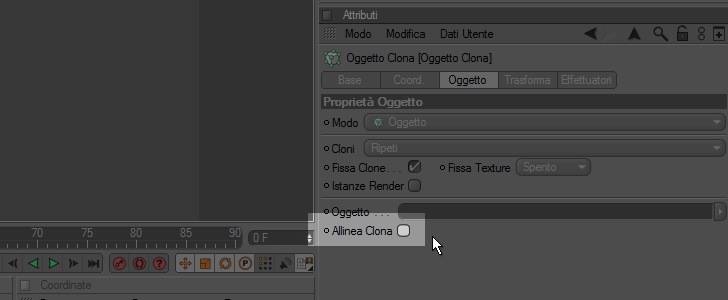

E infine DEselezionate l’opzione “Allinea Clona”

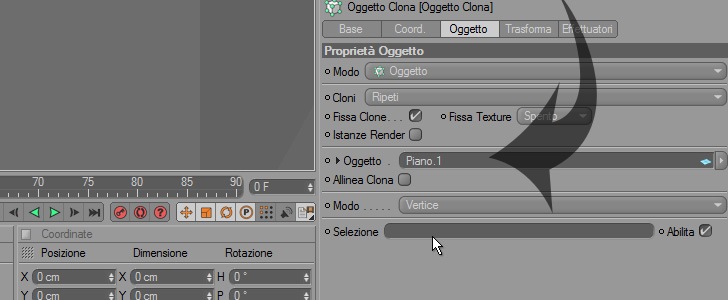

Anche in questo caso dovrete trascinare il “Piano” creato poco fa, nel campo “Oggetto”, questa volta però è tutto l'oggetto a dover essere trascinato e non solo un suo tag:

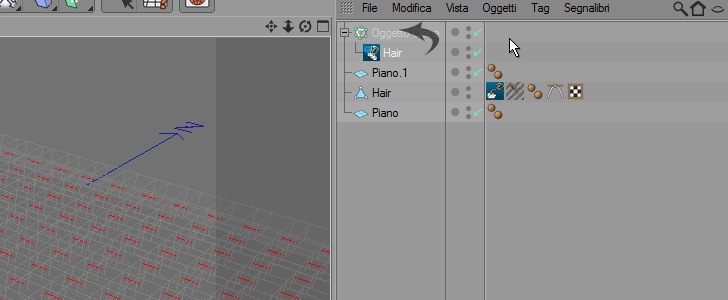

A questo punto non vi resta che inserire l'oggetto Hair, ovvero il tassello d'erba, all'interno dell'Oggetto Clona, semplicemente trascinandolo l'uno sopra l'altro nella finestra degli oggetti:



Questo è l'effetto che otterrete dopo aver attivato Vray e applicato al tassello un semplicissimo materiale di colore verde:

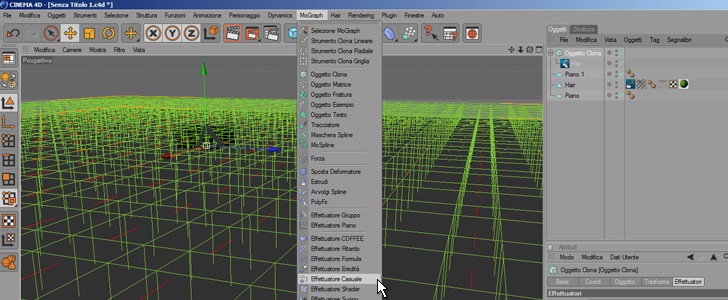

Per rendere più casuale la distribuzione dei tasselli sul piano, dovete aggiungere un “Effettuatore Casuale” all'interno dell'Oggetto Clona. Per farlo vi basterà selezionare l'Oggetto Clona dalla finestra degli oggetti, e, mantenendolo selezionato, andare dal menu principale su “MoGraph > Effettuatore Casuale”:



Subito dopo aver applicato l'Effettuatore, vedrete i tasselli sparpagliati qua e là nello spazio. Questo succede perché di default l'Effettuatore rende casuale la posizione degli oggetti clonati, in tutte e tre le direzioni, x y e z.

Quello che invece vogliamo è che la posizione lungo gli assi sia invariata, ma che la rotazione lungo l'asse y vari in maniera casuale da tassello a tassello. Vediamo come fare.
Mantenendo selezionato l'Effettuatore appena creato, andate nella finestra degli attributi, e vi troverete automaticamente nelle opzioni del tab “Parametro”:



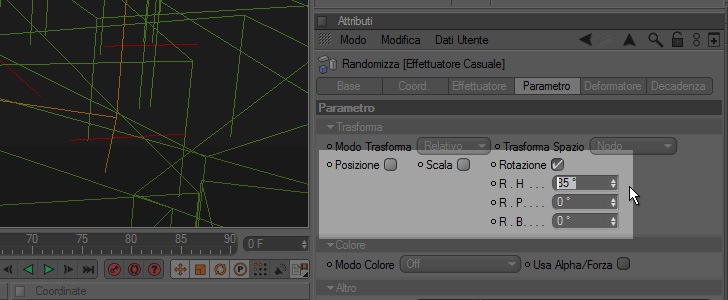

Deselezionate l'opzione “Posizione” e attivate invece la “Rotazione”, impostando un valore di 85 gradi per la rotazione H (potete fare un po' di prove e scegliere voi l'angolo che preferite):

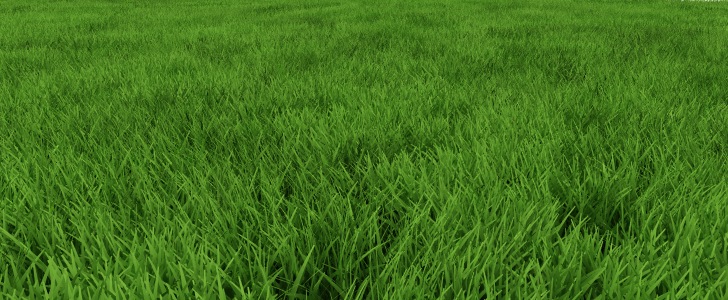

Questo dovrebbe essere il risultato:

Clonare i tasselli su una superficie irregolare

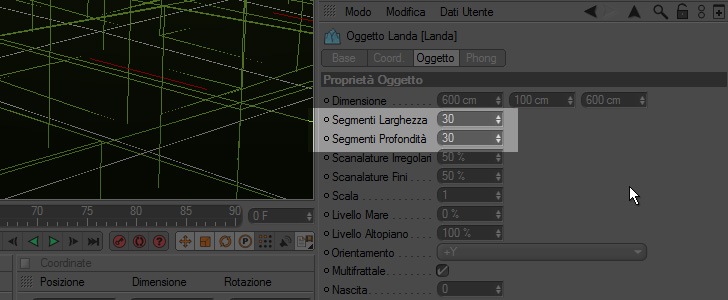

Lo stesso procedimento può essere usato per distribuire i cloni del tassello su una superficie irregolare, ad esempio una Landa di Cinema4D. Dal menu principale aggiungete una Landa nel modello, da “Oggetti > Primitive > Landa”, e nei suoi attributi modificate i “Segmenti Larghezza” e “Segmenti Profondità” a 30 e 30:




Ora selezionate l'Oggetto Clona dalla finestra degli oggetti, e andate, dalla finestra degli attributi, nel tab Oggetto (dove precedentemente avete inserito il piano);
quello che dovete fare è:

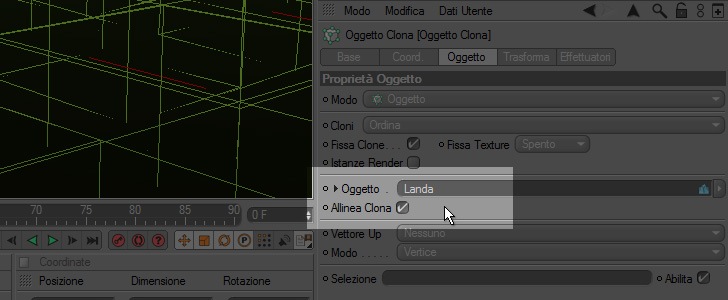

1. trascinare la Landa appena creata nella barra dove attualmente c'è il Piano, in modo da dire all'Oggetto Clona di cambiare il riferimento per il cloni;

2. attivare l'opzione “Allinea Clona”, che inizialmente avevamo deselezionato:

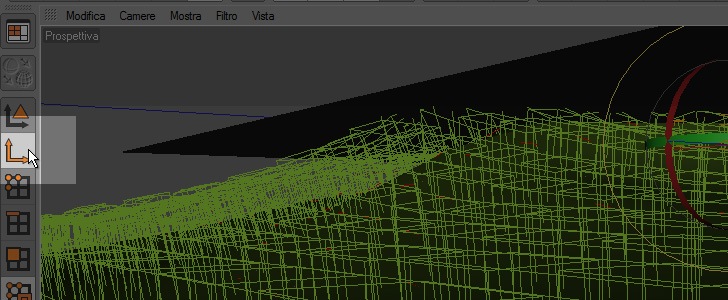

Come vedrete, i tasselli non si posizioneranno immediatamente nel modo giusto, ma saranno inclinati su un lato. Per correggere la posizione dobbiamo selezionare il tassello originale (che nella finestra degli oggetti si chiama ancora Hair), andare in modalità “Asse”, cliccando sull'icona corrispondente nella barra laterale di sinistra:

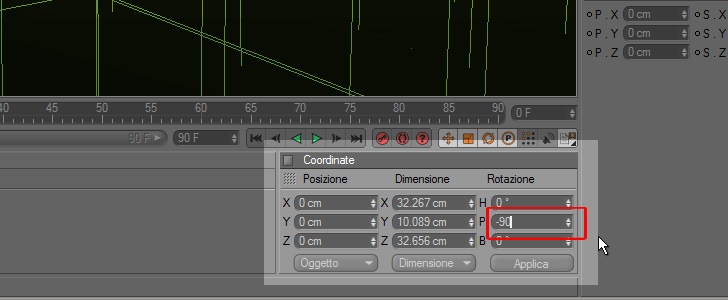

e digitare nella finestra delle coordinate -90° nella rotazione P, in questo modo:

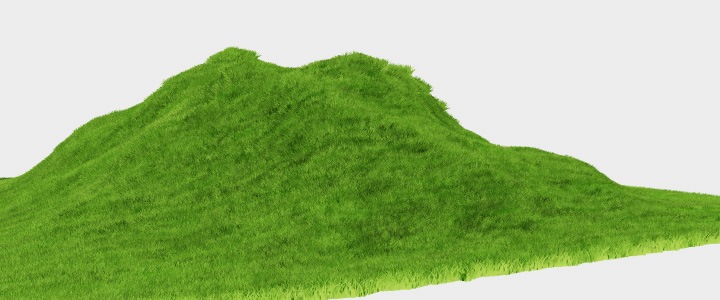

Mi rendo conto che non è una cosa semplice, ma se avete avuto pazienza e avete eseguito tutto correttamente, avrete come risultato qualcosa del genere:
